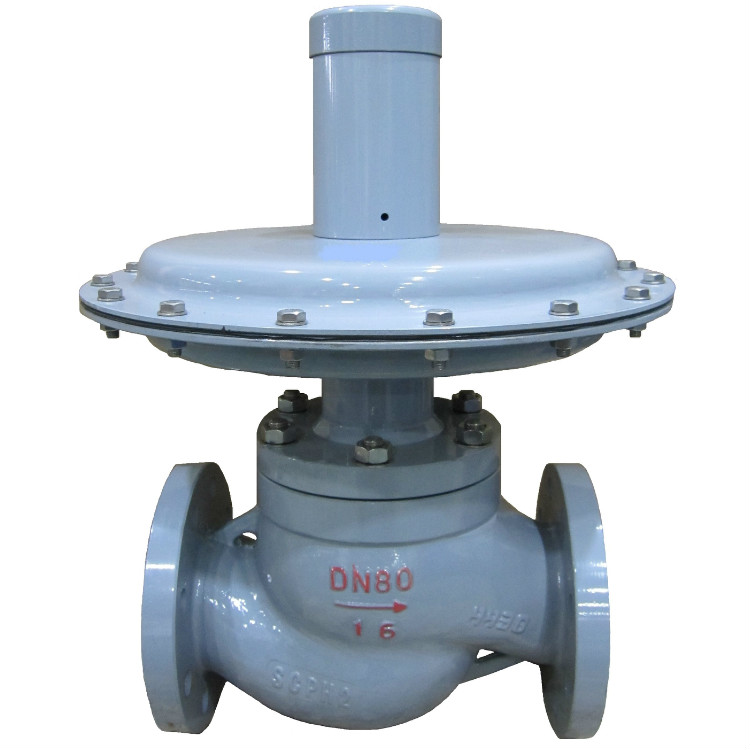

ZZVP自力式微压调节阀
详细信息
：
ZZVP自力式微压调节阀产品介绍
ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。
ZZVP自力式微压调节阀产品特点
·无需停止生产即可进行设定值的调整；
·无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
·阀体为四通形式，因而K、B型可通用一种阀体。
ZZVP自力式微压调节阀规格与技术参数
◆主要技术参数和性能指标(表一)
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
额定流量
系数 Kv
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
|
额定行程 (mm)
|
6
|
8
|
10
|
15
|
20
|
||||
|
公称压力 PN(MPa)
|
0.10 1.0
|
||||||||
|
差压调节范围 (kPa)
|
0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19
18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38
36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66
64 ～ 78 76 ～ 90 8 ～ 100
|
||||||||
|
介质温度 ( ℃ )
|
≤ 80
|
||||||||
|
调节精度 ( ％ )
|
≤ 10
|
||||||||
|
允许泄漏
量 (l/h)
|
ZZCP/ZZVP
|
10 -4 X 阀额定容量 ( Ⅳ 级 )
|
|||||||
|
ZZCN
|
5X10 -3 X 阀额定容量 ( II 级 )
|
||||||||
注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36～44…88～100kPa
ZZVP自力式微压调节阀外形尺寸及重量
◆外形尺寸及重量(表三) 单位：mm3. 外形尺寸及重量
◆外形尺寸及重量(表三) 单位：mm
|
DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
A
|
308
|
394
|
308
|
394
|
308
|
394
|
394
|
394
|
|
|
H
|
ZZCP/ZZVP
|
376
|
465
|
365
|
445
|
445
|
490
|
490
|
510
|
|
ZZCN
|
|
|
|
|
536
|
536
|
|
|
|
|
L
|
ZZCP/ZZVP
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
ZZCN
|
|
|
|
|
222
|
222
|
|
|
|
|
重量 G(Kg)
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
|
|
导压管螺纹接头
|
M16X1.5 ZZVP自力式微压调节阀
|
||||||||
