ZZWP自力式温度调节阀
详细信息
：
.jpg)

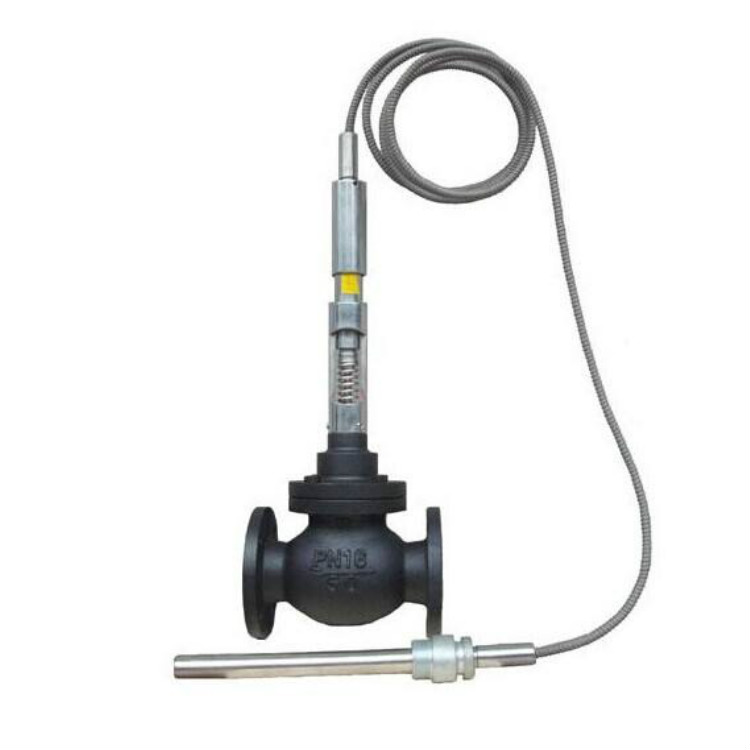

ZZWP自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品.产品适用于以各种气体,蒸汽,热水,油等为介质的各种热交换器中的温度自动控制.具有温度设定范围宽,调整方便,可连续进行温度设定,超温过栽保护,温度设定方便等优点.广泛应用于城市供热,采暖系统及电力,石油,冶金,制药,锅炉等工业部门.
自力式温度调节阀 产品特点
本阀无需电或压缩空气等外界能源,安全可靠.感温液体膨胀均匀,比例式调节控制,控制精度高,工作稳定,有效节约能源,平衡式阀体设计,使阀能在更大压差下工作,线性或等百比流量特性,温度设定操作简单方便,体积小,重量轻,安装方便.
自力式温度调节阀 工作原理
自力式温度调节阀按作用形式可分；加热用温控型,冷却用温控型,合流(分流)温度调节型.是利用感温液体受热膨胀,遇冷收缩及液体不可压缩的原理进行调节.将温度传感器插入需要控制温度的介质中,当介质温度升高时,感受温液体膨胀,作用力克服了弹簧阻力,推动阀芯向下位移,阀门趋于关闭状态,从而减少热媒介质的流量；反之当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀芯开启状态,增加热媒介质流量,使被控介质温度趋于升高.循环往复,从而使被控介质的温度值始终保持在设定温度允许的范围内.
自力式温度调节阀 主要零件材料
|
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
|
主要
零件
|
阀体,阀盖
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
阀芯,阀座
|
1Cr18Ni9Ti(304)
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
|
波纹管套
|
1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
|
|||
|
平衡波纹管
|
1Cr18Ni9Ti
|
|||
|
温包
|
H62,1Cr18Ni9Ti
|
|||
|
毛细管
|
H62,1Cr18Ni9Ti
|
|||
|
接头
|
H62,1Cr18Ni9Ti
|
|||
自力式温度调节阀 主要技术参数
|
公称通径mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||
|
额定流量
系数Kv |
单座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|||
|
双座
|
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
836
|
||||
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
||||
|
额定行程L(mm)
|
6
|
8
|
10
|
14
|
20
|
35
|
||||||||||
|
允许最大压差(MPa)
|
1.6
|
1.5
|
0.5
|
|||||||||||||
|
温度调节范围(℃)
|
0-70,50-120,100-170,150-220,200-270
|
|||||||||||||||
|
调节精度(%)
|
±5
|
|||||||||||||||
|
允许超载值(℃)
|
分别为上述温度调节范围上限加50
|
|||||||||||||||
|
使用环境温度(℃)
|
-40∼+80
|
|||||||||||||||
|
安装接头
|
G1"
|
|||||||||||||||
|
毛细管长度(m)
|
3,5,8
|
|||||||||||||||
|
允许泄漏量
|
硬密封(L/h)
|
单座≤10-4×阀额定容量(IV级)；双座,套筒≤5×10-3阀额定容量(II级)；
|
||||||||||||||
|
软密封(ml/min)
|
0.15
|
0.15
|
0.15
|
0.30
|
0.30
|
0.45
|
0.60
|
0.90
|
1.70
|
4.0
|
4.0
|
6.75
|
||||
自力式温度调节阀 主要外形尺寸
|
公称通径
DN(mm)
|
L
(mm)
|
D
(mm)
|
L1
(mm)
|
H
(mm)
|
G
(mm)
|
导管长
(m)
|
D
(mm)
|
D1
(mm)
|
螺栓孔
(n-Ф)
|
|
32
|
180
|
25
|
430
|
380
|
1-1/4"
|
3
|
135
|
100
|
4-18
|
|
40
|
200
|
25
|
430
|
410
|
1-1/4"
|
3
|
145
|
110
|
4-18
|
|
50
|
230
|
25
|
430
|
450
|
1-1/4"
|
3
|
160
|
125
|
4-18
|
|
65
|
290
|
25
|
430
|
490
|
1-1/4"
|
3
|
180
|
145
|
4-18
|
|
80
|
310
|
25
|
430
|
530
|
1-1/4"
|
3
|
195
|
160
|
8-18
|
|
100
|
350
|
25
|
430
|
560
|
1-1/4"
|
3
|
215
|
180
|
8-18
|
|
125
|
395
|
25
|
550
|
600
|
1-1/4"
|
4
|
245
|
210
|
8-18
|
|
150
|
470
|
25
|
550
|
640
|
1-1/4"
|
4
|
280
|
240
|
8-23
|
|
200
|
600
|
25
|
550
|
690
|
1-1/4"
|
4
|
335
|
295
|
12-23
|
|
注:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸
|
|||||||||
