排气阀系列

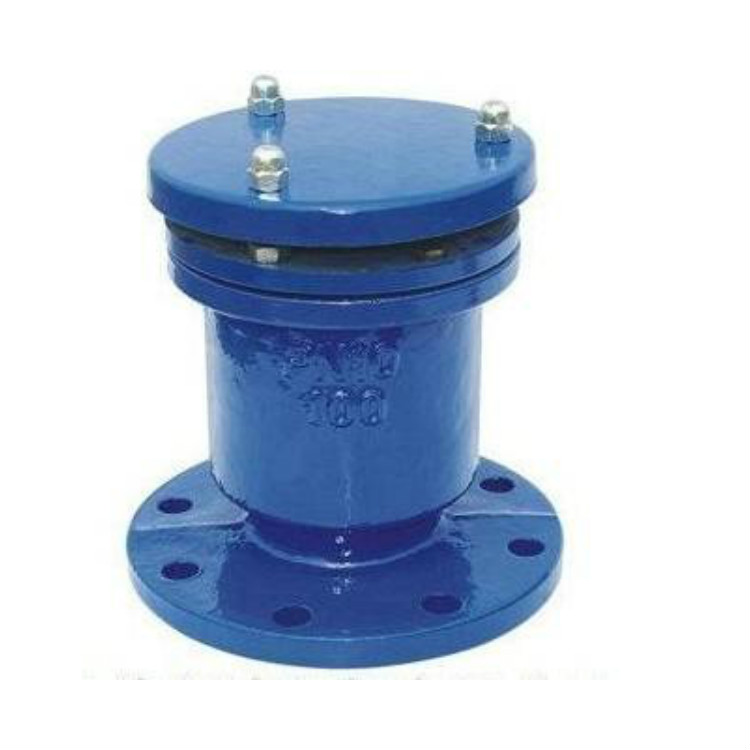

P41X,P42快速排气阀,吸气阀

P41X,P42快速排气阀,吸气阀

详细信息 : P41XP42X快速排气阀产品概述


P41XP42X快速排气阀、吸气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。能够排除管道中的气体,减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢,使用寿命长,安全可靠。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。

P42X-10型快速排气阀每小时排气量表

规格

25

50

80

100

150

200

立方米/小时

2-88

85-3521

14-597

22-904

34-1413

66-2709

快速排(吸)气阀外形、法兰加连接尺寸表

公称通径

D

D1

D2

D3

H

Z-φd

DN(mm)

25

115

85

57

150

240

4-14

50

160

125

102

165

270

4-14

80

195

160

138

200

300

4-18

100

215

180

158

220

335

8-18

150

280

240

212

290

430

8-13

200

335

295

268

340

505

8-23

 P41XP42X快速排气阀结构图:

  P41X、P42X快速排气阀结构图
