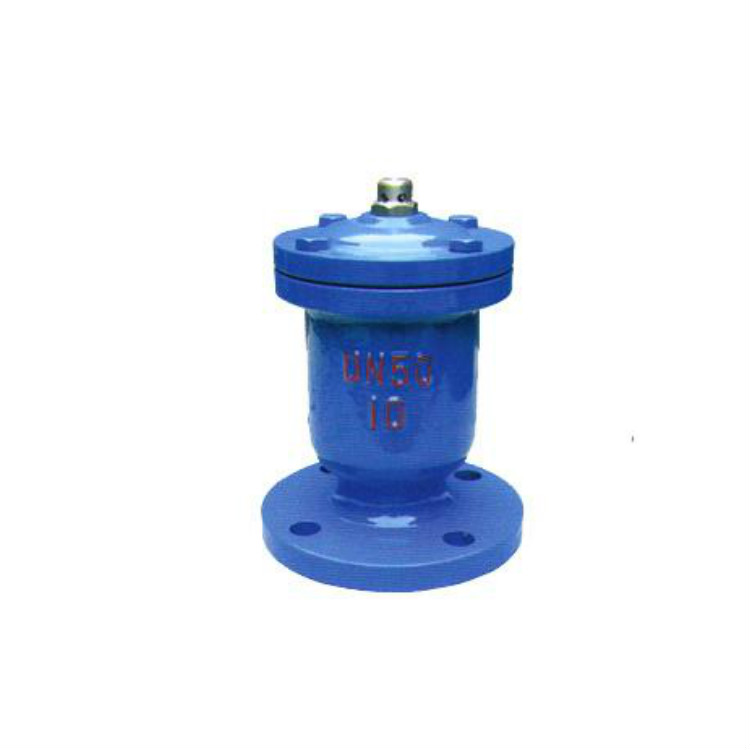

QB1单口排气阀
详细信息
：
QB1单口自动排气阀产品概述：
QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200)，它作为管道的排气作用，使管道不会出现闭气、气阻，如水泵停电时管内随时会出现负压力，自动吸气可保护管道安全。适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。
主要零配件
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
阀体
|
空心球
|
密封垫
|
阀盖
|
排气咀
|
垫圈
|
螺母
|
双头螺柱
|
主要外形连接尺寸
|
型号
|
公称通径Dg
|
主要及连接尺寸
|
阀体材料
|
||||
|
D
|
D1
|
D2
|
H
|
介质
|
|||
|
QB1-10法兰式
|
15
|
195
|
160
|
85
|
330
|
水
|
铸铁、铸钢
|
|
20
|
195
|
160
|
85
|
330
|
水
|
铸铁、铸钢
|
|
|
25
|
195
|
160
|
85
|
330
|
水
|
铸铁、铸钢
|
|
|
QB1-10丝口式
|
1/2"
|
|
|
|
280
|
水
|
铸铁、铸钢
|
|
3/4"
|
|
|
|
280
|
水
|
铸铁、铸钢
|
|
|
1"
|
|
|
|
280
|
水
|
铸铁、铸钢
|
|
|
11/4"
|
|
|
|
280
|
水
|
铸铁、铸钢
|
|
|
11/2"
|
|
|
|
280
|
水
|
铸铁、铸钢
|
|
QB1单口自动排气阀结构图：
