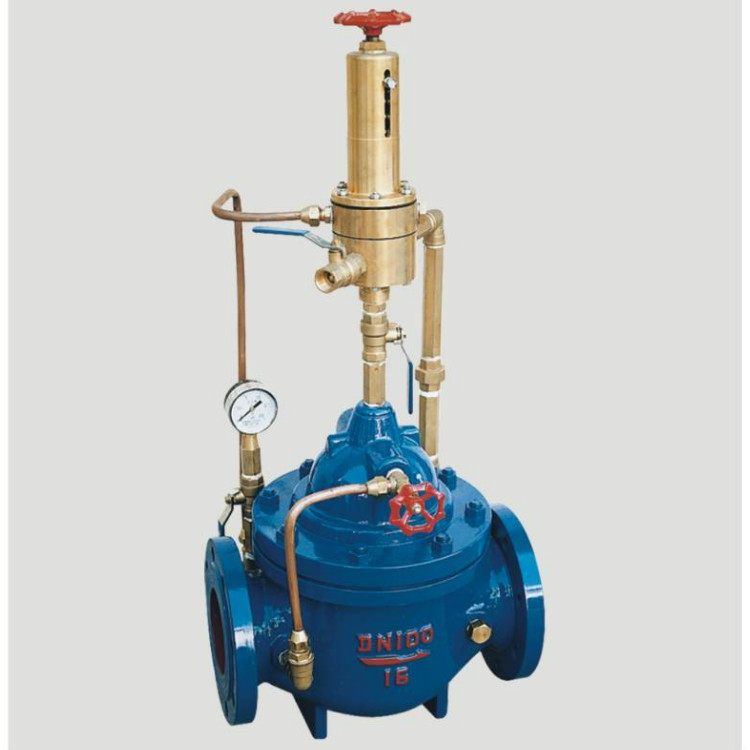

500X泄压阀
详细信息
：
【产品用途】
500X（A742X）型 PN10~PN25 泄压持压阀可将给水管中超过引导阀安全设定值之压力释放，并维持管中压力于一安全设定值以下，以防止管中高压或突压（SURGE）毁损管线或设备。可用于高层大楼消防测试循环系统之泄压用，以防止水压过高造成系统危险。持压阀：可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区之压力。
【性能参数】
|
型号
|
500X-10
|
500X-16
|
500X-25
|
|
|
工作压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
适用温度（℃）
|
0～80
|
|||
|
适用介质
|
水
|
|||
|
材料
|
阀体、阀盖
|
铸铁
|
||
|
阀杆
|
铬不锈钢
|
|||
|
阀座、阀盘
|
青铜
|
|||
|
膜片
|
丁晴橡胶
|
|||
主要外形和连接尺寸
| 公称通径DN（mm) | 尺寸（mm） | ||||
| L | A1 | A | H1 | H | |
| 20 | 150 | 130 | 333 | 463 | 557 |
| 25 | 160 | 130 | 333 | 463 | 557 |
| 32 | 180 | 130 | 333 | 463 | 557 |
| 40 | 200 | 140 | 343 | 516 | 610 |
| 50 | 203 | 140 | 343 | 516 | 610 |
| 65 | 216 | 140 | 355 | 520 | 625 |
| 80 | 241 | 145 | 360 | 537 | 642 |
| 100 | 292 | 155 | 400 | 596 | 750 |
| 125 | 330 | 165 | 420 | 653 | 808 |
| 150 | 356 | 180 | 435 | 709 | 864 |
| 200 | 495 | 205 | 480 | 805 | 1135 |
| 250 | 622 | 225 | 530 | 855 | 1185 |
| 300 | 698 | 245 | 575 | 953 | 1325 |
| 350 | 787 | 275 | 620 | 990 | 1385 |
| 400 | 914 | 285 | 668 | 1030 | 1445 |
| 450 | 978 | 285 | 668 | 1030 | 1445 |
| 500 | 978 | 410 | 780 | 750 | 1110 |
| 600 | 1230 | 456 | 888 | 850 | 1286 |
【结构图片】
【安装示意图】
