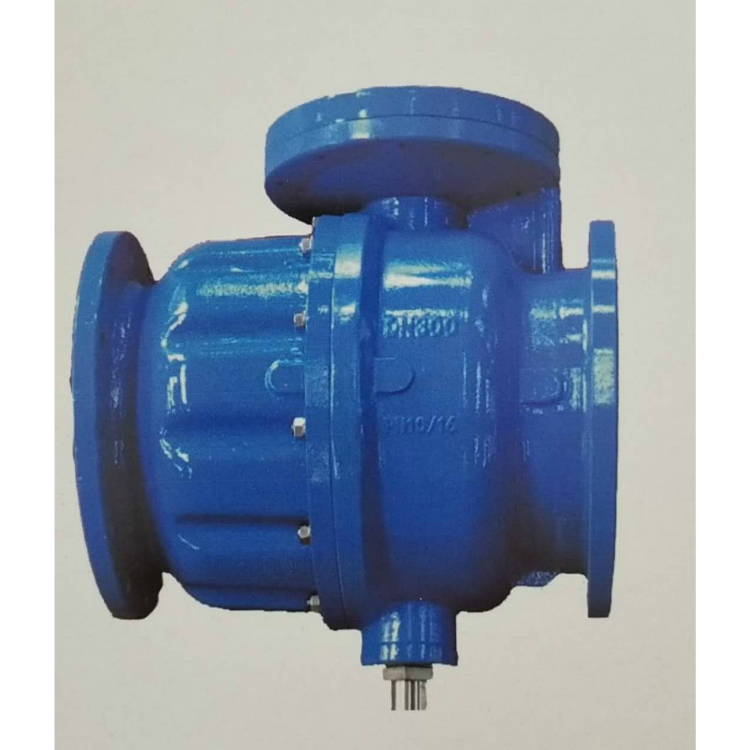

低阻力倒流防止器
详细信息
：
产品特色：
●世界一流的产品设计，充分运用行业领先的3D打印技术
●正常稳定的工作状态下，非常低的水损，甚至接近于零
●高灵敏、高强度的尼龙纤维增强膜片
100万次开关循环测试
5倍工作压力的破坏性测试
●大部分零件由CNC精密加工
●高温环氧树脂粉体涂装，确保防腐性能及使用寿命
●不同的产品材质与包装材料，满足不同的市场和认证要求
●高标准的产品压力测试
密封测试：低压 0.05Mpa
高压 1.1xPN+0.1Mpa
强度测试：1.5XPN+0.1Mpa
泄放压差：0.02Mpa
●安装方便，调节简单和免费维修
膜片式低阻力倒流防止器（PLDSBP741X-10/16Q)是一种用于城市供水等供水单位一般污染单位供水时严格限定管道中的压力水只能单向流动的水力控制组合装置,它的功能是在供水系统发生虹吸回流和背压回流的时候，能有效防止出口端水质较差的介质倒流到水质较好的进口端，避免了对生活饮用水的水质污染，确保生活供水的安全,一达到避免倒流污染的目的.

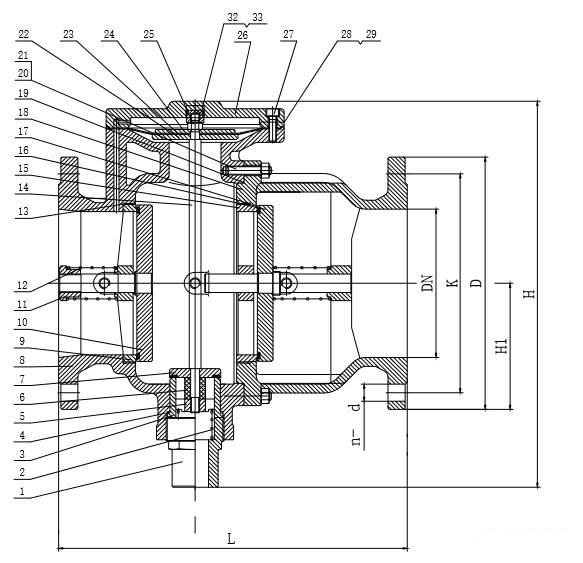

产品结构图
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
泄水接头 |
304 |
11 |
弹簧座 |
304 |
21 |
六角螺母 |
304 |
|
2 |
泄水弹簧 |
304 |
12 |
弹簧 |
304 |
22 |
膜片下压板 |
304 |
|
3 |
泄水阀座 |
304 |
13 |
O型圈 |
EPDM |
23 |
膜片 |
EPDM |
|
4 |
O型圈 |
EPDM |
14 |
阀杆 |
304 |
24 |
膜片上压板 |
304 |
|
5 |
导叶螺母 |
304 |
15 |
后阀座 |
304 |
25 |
六角螺母 |
304 |
|
6 |
隔套 |
PTFE |
16 |
后阀盘 |
304+EPDM |
26 |
阀盖 |
QT450-10 |
|
7 |
泄水阀瓣 |
304 |
17 |
O型圈 |
EPDM |
27 |
内六角螺钉 |
304 |
|
8 |
主阀体 |
QT450-10 |
18 |
副阀体 |
QT450-10 |
28 |
六角螺丝 |
304 |
|
9 |
前阀座 |
304 |
19 |
O型圈 |
EPDM |
29 |
橡胶垫 |
EPDM |
|
10 |
前阀盘 |
304+EPDM |
20 |
双头螺栓 |
304 |

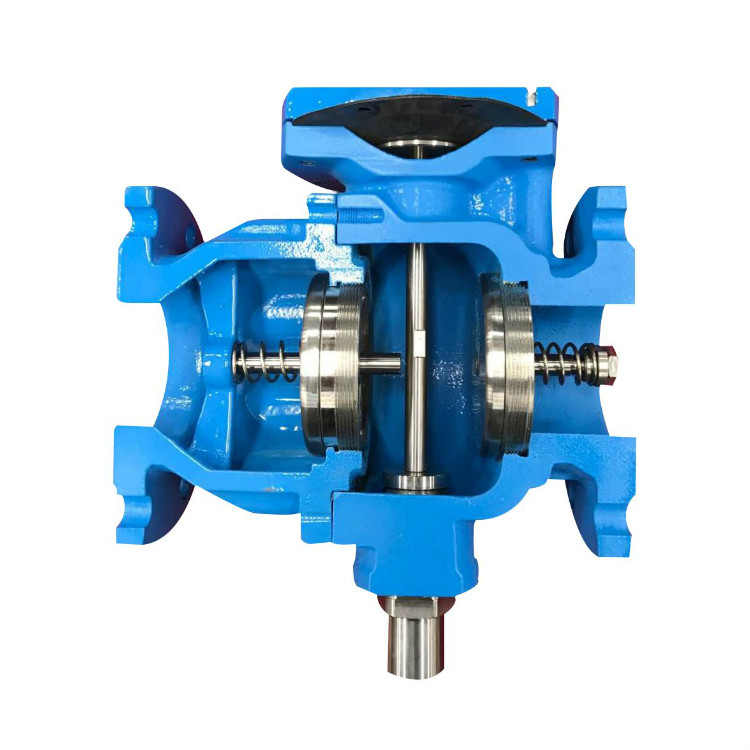

产品结构特点:
●结构更加紧凑,尺寸短,体积小,倒流低,噪音小,在经济流速下正常工作水损为1.3-2.5米.
●泄水阀的精度与泄水压力可调,使其受管道压力波动干扰少,启闭安全可靠,没有非正常排水现象.
●单膜片设计,膜片等关键部件的久经考验的可靠性.使其质量优于普通的低阻力倒流防止器.
●两级止回阀的独特流道设计,流阻小,启闭速度快,有效防止背压突然升高对阀门及管道的破坏,限制压力水倒流或虹吸倒流,具有静音功能,有效处长阀门使用寿命.
●人性化设计,产品可水平或立式安装,在线测试,在线检修
