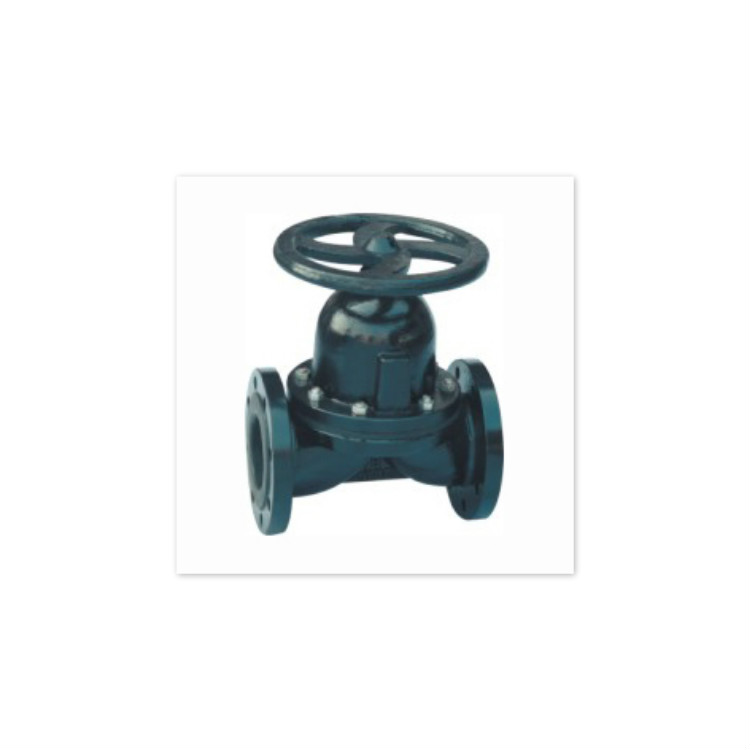

EG41J衬胶隔膜阀

EG41J衬胶隔膜阀

详细信息 :

隔膜阀(diaphragm valve)是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。

英标隔膜阀的特点如下:
最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。
2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用气动隔膜阀.

EG41J法兰衬胶隔膜阀,EG41J-10,EG41J-6型号英标衬胶阀门是用来改变通路断面和介质流动方向,具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。

型号

公称压力
PN(Mpa)

试验压力PS(Mpa)

适用介质

工作温度(℃)

壳体试验

密封试验

EG41J-6

0.6

0.9

0.66

W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)

≤100
≤85
≤150

EG41J-10

1.0

1.5

1.1

EG41J-16

1.6

2.4

1.76

G41J-6

0.6

0.9

0.66

G41J-10

1.0

1.5

1.1

适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6

英标隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁

英标隔膜阀测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
