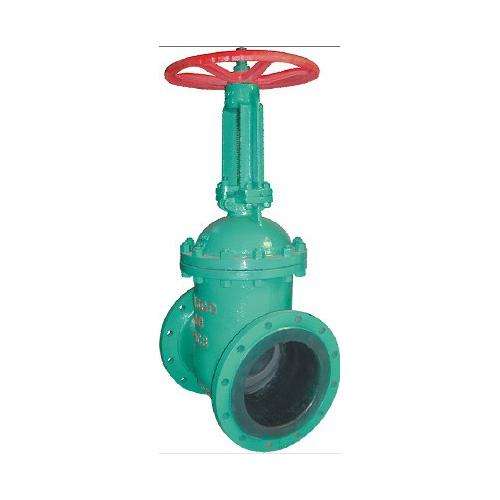

Z41J衬胶闸阀
详细信息
：
衬胶闸阀介绍：
1、闸阀产品是一种最带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。
2、衬胶闸阀广泛应用于化工，石油，天然气，环保，城市管道，燃气管线等工业部门，介质的流向不受限制，全开时，密封面受工作介质的冲蚀比截止阀小，体形比较简单，铸造工艺性较好.
衬胶闸阀特点：
A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。
衬胶闸阀标准规范：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬胶闸阀零件材料与工况：
1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。
衬胶闸阀主要连接及外形尺寸：
|
公称通径DN(mm)
|
主要外形尺寸及连接尺寸(mm)
|
|||||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
H1
|
D0
|
|
|
Z40、Z41、Z42
|
||||||||||
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-Φ14
|
220
|
240
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4-Φ14
|
255
|
284
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-Φ14
|
275
|
303
|
160
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-Φ18
|
280
|
321
|
180
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
300
|
352
|
200
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-Φ18
|
358
|
438
|
240
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
375
|
450
|
240
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-Φ18
|
433
|
528
|
280
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-Φ18
|
502
|
620
|
320
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-Φ18
|
612
|
753
|
360
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
12-Φ23
|
676
|
847
|
360
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-Φ25
|
820
|
1039
|
400
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-Φ25
|
969
|
1245
|
450
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-Φ25
|
1142
|
1472
|
560
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-Φ25
|
1280
|
1450
|
640
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-Φ30
|
1452
|
1887
|
640
|
|
450
|
650
|
640
|
585
|
545
|
38
|
4
|
20-Φ30
|
1541
|
2011
|
720
|
|
500
|
700
|
705
|
650
|
608
|
42
|
4
|
20-Φ34
|
1676
|
2181
|
720
|
|
600
|
800
|
840
|
770
|
718
|
46
|
5
|
20-Φ41
|
1874
|
2346
|
800
|
|
700
|
900
|
910
|
840
|
788
|
48
|
5
|
24-Φ41
|
2139
|
2819
|
880
|
|
800
|
1000
|
1020
|
950
|
898
|
50
|
5
|
24-Φ41
|
2293
|
3034
|
980
|
|
900
|
1100
|
1120
|
1050
|
998
|
52
|
5
|
28-Φ41
|
2595
|
3445
|
1080
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
54
|
5
|
28-Φ42
|
2733
|
3683
|
1180
|
|
1200
|
1350
|
1485
|
1390
|
1325
|
56
|
5
|
32-Φ48
|
3032
|
3032
|
1300
|
