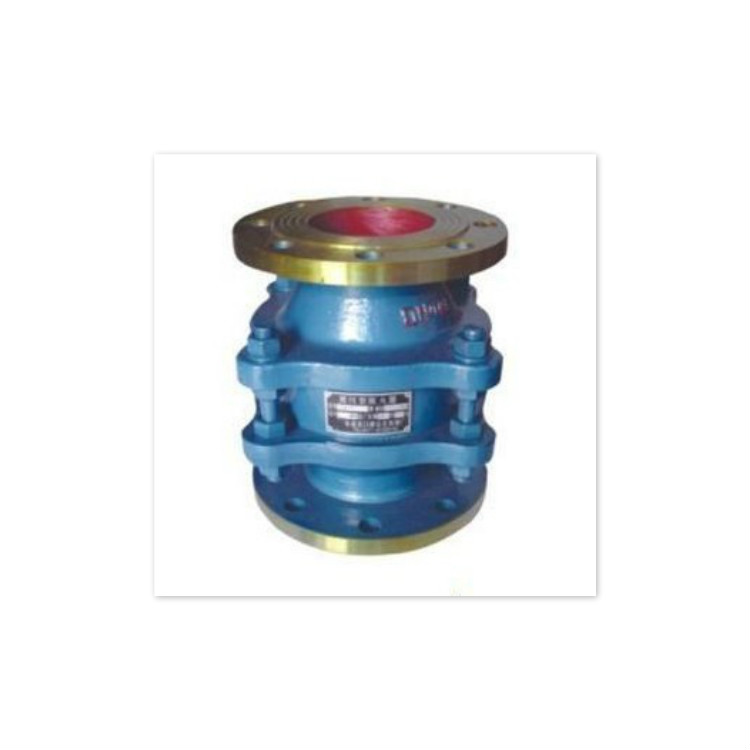

ZGB-1波纹储罐阻火器

ZGB-1波纹储罐阻火器

详细信息 :

『ZGB-1波纹储罐阻火器』专业生产厂家,由本厂自主研发生产的【波纹阻火器】质量可靠、价格合理、售后服务完善。『ZGB-1波纹储罐阻火器』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【阻火器】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



产品名称
ZGB-1波纹储罐阻火器
产品型号
ZGB-1
公称通径
DN25-300mm
压力范围
1.6-4.0MPa
阀体材质
铸钢、不锈钢


产品概述:

ZGB-1波纹储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。



性能及特点:

①该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。

②易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。③阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。



维修与保养:

为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。

①阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。

②发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。

③重新安装阻火层芯子时,应保证结合面严密不得漏气。



零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度 ℃

≤480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:ⅡA、ⅡB、ⅡC



GB、JB国标法兰连接外形尺寸:

规格

安装尺寸(mm)

D2

D

L

H

N-d

DN50

Ø110

Ø140

220

235

4×14

DN80

Ø150

Ø185

280

270

4×18

DN100

Ø170

Ø205

325

275

4×18

DN150

Ø225

Ø260

425

290

8×18

DN200

Ø280

Ø315

495

305

8×18

DN250

Ø335

Ø370

595

320

12×18

DN300

Ø395

Ø435

655

405

12×23



ANSI、API、ASME美标法兰连接外形尺寸(可订制JIS标准):

规格

安装尺寸(mm)

D2

D

L

H

N-d

2"

Ø120.5

Ø152

220

235

4×19

3"

Ø152.5

Ø190

280

270

4×19

4"

Ø190.5

Ø229

325

275

8×19

6"

Ø241.5

Ø279

425

290

8×22

8"

Ø298.5

Ø343

495

305

8×22

10"

Ø362

Ø406

595

320

12×25

12"

Ø432

Ø483

655

405

12×25
