针型阀系列
J49H法兰式压力表针形阀
详细信息
：

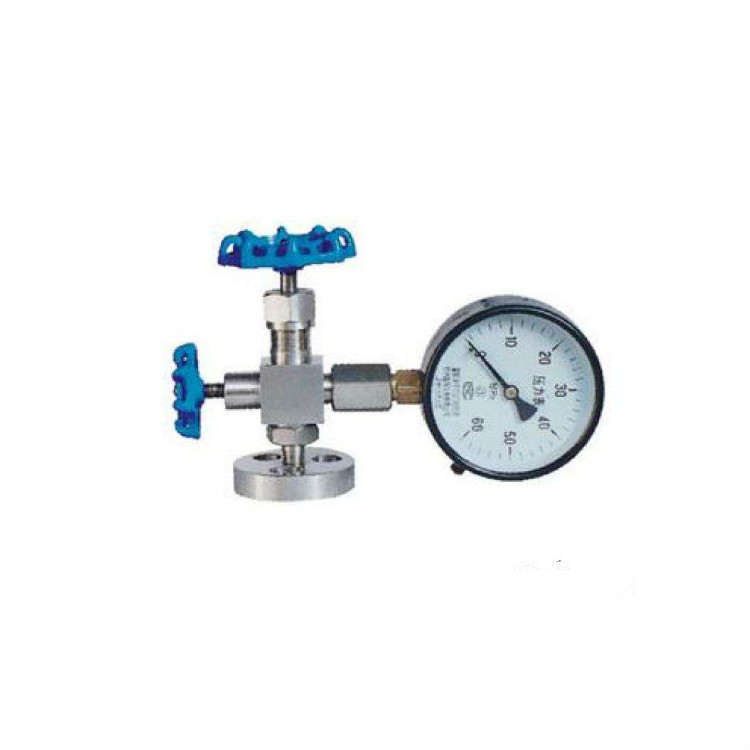

J49H-1.6/32P型法兰式压力表针形阀
J49H-1.6/32P型法兰式压力表针形阀 外形尺寸图
J49H-1.6/32P型法兰式压力表针形阀
J49H-1.6/32P型法兰式压力表针形阀 外形尺寸图
主要零件材料
|
零件名称 Part name |
阀体 BODY |
阀杆 Stem |
阀底座 Base |
填料 PACKING |
填料阀盖 Packing bonnet |
手轮 Hand wheel |
| J49H-320-DN3 |
碳钢 Carbon steel |
铬不锈钢 Cr,Stainless steel |
聚四氟乙稀、 柔性石墨 PTEF,Soft graphite |
碳钢 Carbon steel |
优质碳钢 High grade carbon steel |
|
| J49H-320P-DN6 | 铬镍不锈钢 Cr,Ni Stainless steel |
铬不锈钢 Cr,Stainless steel |
铬镍不锈钢 Cr,Ni Stainless steel |
不锈钢 Stainless steel |
||
主要性能规范
|
型号 Type |
公称压力（MPa） Nominal Pressure |
试验压力PS（MPa）Test pressure |
工作压力 （MPa） Working Pressure |
工作温度(℃) Working Temperature |
适用介质 Suitable |
||
|
壳体 （MPa） Shell |
密封 （液） Seal |
密封 （气） Seal |
|||||
| J49H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ |
液化石油气水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| J49H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及连接尺寸
|
型号 Type |
公称直径DN(mm) Nominal diameter |
尺寸 Dimensions |
重量(Kg) Weight |
|||||||||
| L1 | D1 | D2 | H | H1 | L2 | h | hˊ | M1 | L3 | |||
| J49H-320 | 3 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |
| J49H-320P | 6 | 60 | 65 | 50 | 88 | 100 | 60 | 15 | Ф70 | M20×1.5 | 16 | 1.3 |
