针型阀系列

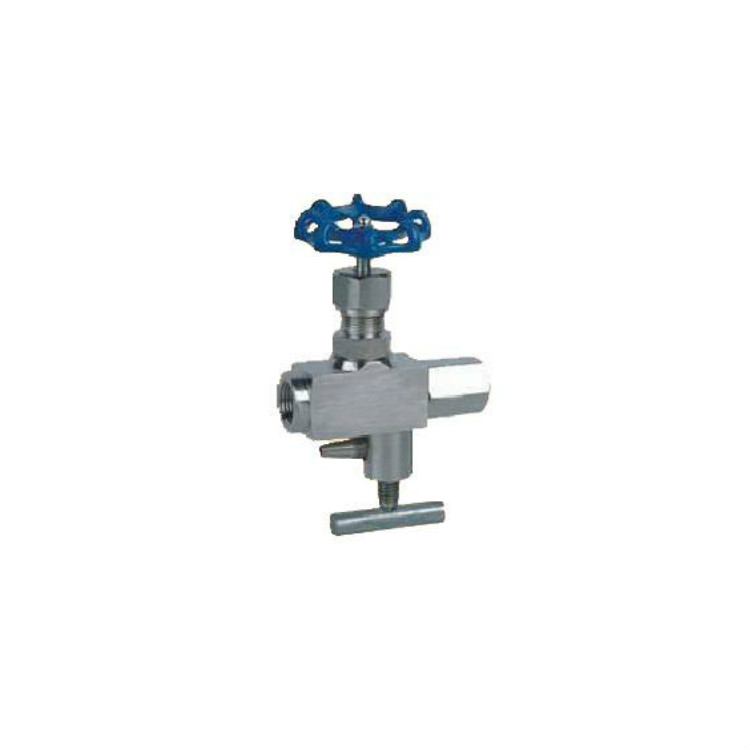

CJ123多功能压力表针形阀
详细信息
：
CJ123H-1.6/32P型多功能压力表针形阀 外形尺寸图
CJ123H-1.6/32P型多功能压力表针形阀 外形尺寸图
主要零件材料
|
零件名称 Part name |
阀体 BODY |
阀杆 Stem |
阀底座、法兰 Base，Flange |
填料 PACKING |
填料阀盖 Packing bonnet |
手轮 Hand wheel |
| CJ123H-250-DN15 |
铬镍不锈钢 Cr,Ni Stainless steel |
铬镍不锈钢 Cr,Ni Stainless steel |
铬镍不锈钢 Cr,Ni Stainless steel |
聚四氟乙稀、柔性石墨 PTEF,Soft graphite |
不锈钢 Stainless steel |
优质碳钢 High grade carbon steel |
主要性能规范
|
型号 Type |
公称压力（MPa）Nominal Pressure | 试验压力PS（MPa）Test pressure |
工作压力（MPa） Working Pressure |
工作温度(℃) Working Temperature |
适用介质 Suitable |
||
|
壳体 （MPa） Shell |
密封 （液） Seal |
密封 （气） Seal |
|||||
| CJ123H-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540℃ |
液化石油气水、酸、 蒸汽、油品等 Petroleum gas Water,Asic, Steam, Oil etc. |
| C≤425℃ | |||||||
主要外型及连接尺寸
|
型号 Type |
公称直径DN(mm) Nominal diameter |
尺寸 Dimensions |
重量(Kg) Weight |
|||||
| RA | RC | Do | H | H1 | d | |||
| CJ123H-320-DN15 | 15 | M20×1.5 | G1/2〞 | 65 | 100 | 110 | 5 | 1.4 |
