减压阀系列

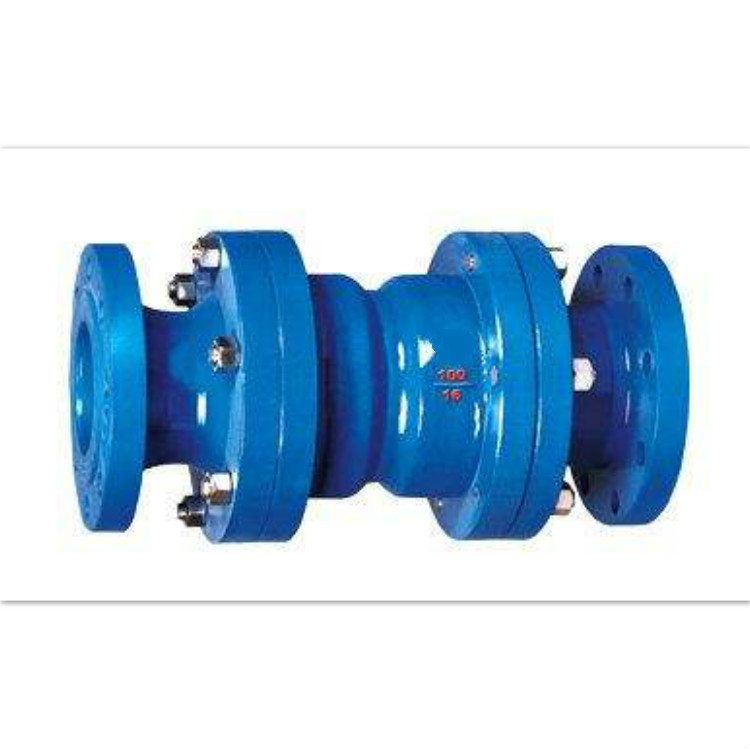

Y43X固定比例式减压阀
详细信息
：
一、概述
我公司生产的比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。
该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。
我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
二、固定比例式减压阀主要技术参数
|
适用介质
|
水、气体
|
|||
|
适用温度
|
≤90℃
|
|||
|
压力误差
|
≤8％
|
|||
|
最小开启压力
|
2∶1
|
0.2MPa
|
||
|
3∶1
|
0.3MPa
|
|||
|
连接形式
|
法兰、内螺纹
|
|||
|
主要零件材料
|
阀体
|
锡青铜
|
不锈钢
|
铸铁
|
|
内件
|
锡青铜
|
不锈钢
|
锡青铜或不锈钢
|
|
三、固定比例式减压阀主要外形尺寸（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准）
|
公称通径DN（mm）
|
A
|
D3
|
|
25
|
232
|
115/125
|
|
32
|
246
|
140/150
|
|
40
|
256
|
150/155
|
|
50
|
270
|
165/175
|
|
65
|
306
|
185/200
|
|
80
|
320
|
210/230
|
|
100
|
340
|
240/265
|
|
125
|
400
|
275/300
|
|
150
|
429
|
310/350
|
|
200
|
358
|
355/400
|
|
型号
|
公称压力
|
公称通径DN（mm）
|
L
|
|
YB43X-10T （B型） |
1.0
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
||
|
YB43X-16T （B型） |
1.6
|
50
|
85
|
|
65
|
102
|
||
|
80
|
122
|
||
|
100
|
140
|
||
|
125
|
160
|
||
|
150
|
178
|
||
|
200
|
230
|
|
公称通径DN（mm）
|
尺寸（mm）
|
||
|
C
|
L
|
D
|
|
|
15
|
1/2"
|
80
|
50
|
|
20
|
3/4"
|
80
|
50
|
|
25
|
1"
|
90
|
54
|
|
32
|
1 1/4"
|
100
|
60
|
|
40
|
1 1/2"
|
110
|
68
|
|
50
|
2"
|
120
|
80
|
