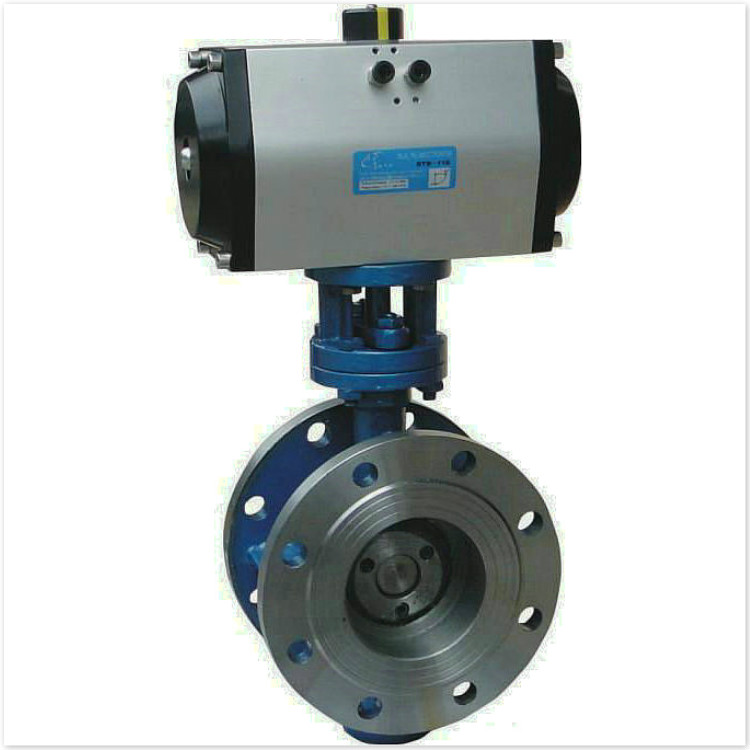

D643H/F/WF硬密封气动法兰蝶阀

D643H/F/WF硬密封气动法兰蝶阀

详细信息 :

一、概述



D643H 气动法兰硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体最佳装置。



二、D643H 气动法兰硬密封蝶阀--特点



1、结构独特、型小轻便、操作灵活、省力、方便;



2、密封可靠,可达到气密封无泄漏;


3、流量特性趋于直线调节性有最佳;


4、采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;



5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质;


6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。



三、D643H 气动法兰硬密封蝶阀--主要连接及外形尺寸



公称通径
DN
结构长度L 外形尺寸(参考值) 连接(标准值) 参考
重量Dt343H
H Dt343H PN0.6MPa PN1.0MPa
mm inch H1 A1 B1 D D1 z-d D D1 z-d
50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124
350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181
400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000
