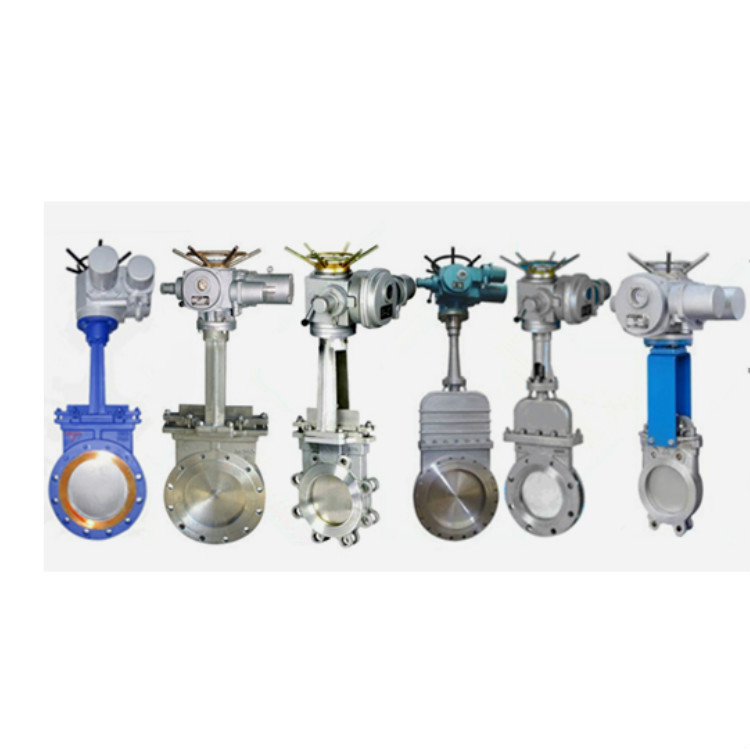

PZ973X/F/H电动刀型闸阀
详细信息
：
产品说明】
PZ973H、PZ973F、PZ973Y 电动刀型闸阀（刀闸阀）：电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ973H-10C~16C）、不锈钢（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的闸阀。
超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。
【产品性能参数】
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| PZ973H-10C | 10~16 | 1.0~1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ973H-16C | ||||
| PZ973F-10P | ||||
| PZ973F-16P | ||||
| PZ973Y-10P | ||||
| PZ973Y-16P |
【产品零部件材料】
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ973H-10C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ973H-16C | ||||
| PZ973F-10P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ973F-16P | ||||
| PZ973Y-10P | CF8 (304) | 0Cr18Ni9 (304) | ||
| PZ973Y-16P | ||||
返回页首 ⇑
【产品外形及结构尺寸 (PN10)】
| DN | L | D | D1 | D2 | H | z×M | D0 |
|---|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
| 200 | 60 | 335 | 295 | 365 | 540 | 8×M20 | 360 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 530 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20×M22 | 530 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24×M30 | 680 |
返回页首 ⇑
【产品外形及结构尺寸 (PN16)】
| DN | L | D | D1 | D2 | H | z×M | D0 |
|---|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
| 80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
| 100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
| 125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
| 150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
| 200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
| 250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
| 300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
| 350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
| 400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
| 450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
| 800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |
