电动阀门系列
Q971F对夹式电动球阀
详细信息
：
Q971F对夹式电动球阀概述：
Q971F对夹式电动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

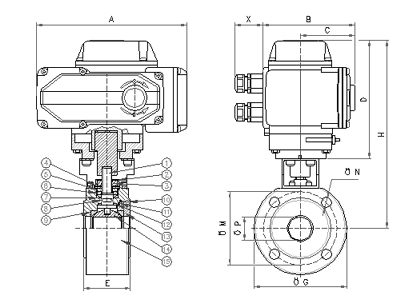

主要零件材料:
|
1) 轴 Shaft |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 螺母夹 Nut holder |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 防松螺母 Lock nut |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 弹簧 Spring |
不锈钢 ANSI301 |
1.4310 |
UNIX12CrNi 17 07 |
|
5) 垫圈 Washer |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
6) 压紧环型螺母 Gland nut ring |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
7) 顶部密封 至p sealing ** |
聚四氯乙烯 P.T.F.E. |
/ |
/ |
|
8) O环 O-Ring ** |
氟橡胶 VITON |
/ |
/ |
|
9) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
/ |
/ |
|
10) O环 O-Ring |
氟橡胶 VITON |
/ |
/ |
|
11) 环型螺母密封 Ring nut sealing |
聚四氯乙烯 P.T.F.E. |
/ |
/ |
|
12) 底部密封 Bot至m sealing |
聚四氯乙烯 P.T.F.E. |
/ |
/ |
|
13) 环型螺母 Ring nut * |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
14) 球体 Ball * |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
15) 阀体 Body * |
不锈钢 ANSI316 |
1.4408 |
/ |
主要技术参数:
|
SIZE |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
2 1 / 2 " |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
35 |
38 |
40 |
50 |
60 |
72 |
95 |
118 |
140 |
195 |
260 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
