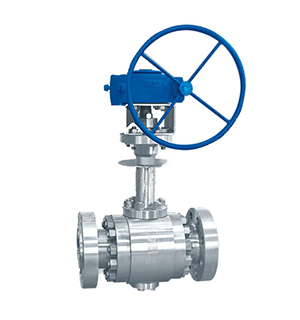

侧装式低温球阀

名称:侧装式低温球阀
详细信息 :

侧装式低温球阀广泛用于液化天然气,航空航天、冶金、太阳能电池板等高科技领域,也可用于食品加工、生产及医疗等行业,该系列球阀阀体采用锻造或铸造结构,具有浮动球、固定球两种结构形式,末端通常采用法兰、焊接等连接形式,阀门设有高性能的Lip-seal密封圈,确保阀门在超低温工况中可靠密封。同时,优化的阀座结构设计及合理的材料配置,使得阀门经得起苛刻的低温工况考验。加粗的阀杆直径大大增加了阀门的操作安全性,保证阀杆不会扭曲变形。独特的超压自动泄压功能设计,SBR公司设计制造的低温球阀充分考虑了每个细节,最大限度地满足低温工况对阀门的可靠性要求。



产品设计特点

全通径或缩径设计

阀杆防飞出设计,带活载且可调式的填料密封结构

可靠的阀座自泄压功能,满足上游或下游泄放

防火防静电设计

球体固定或浮动设计

LIP-SEAL阀杆密封圈提供一个初级密封与低泄漏石墨填料配合设计

硬密封或软密封可选

独特的反向压力环设计,保证密封性能

采用加高的阀盖结构,防止填料受低温介质的影响,保护阀杆不被擦伤

采用高度可调式的滴水板结构,使保冷空间不受限制,也可采用满焊的滴水板结构

球体开设泄压孔,泄压孔方向同阀门的阀座泄压方向,滴水板上提供吊牌,以显示阀门泄压方向,防止现场安装误操作

可按用户要求采用低泄漏设计,详细技术规格请参阅低泄漏样本。

材料组合

壳体

阀座(硬密封)

阀座(软密封)

阀杆

A182 F304/F304L;A351 CF3

A350 LF2;A352 LCB

A350 LF3;A352 LCC

A182 F316/F316L;A351 CF3M



82 F316/F304+硬化

KEL-F

(PCTFE)

A182 F304

A182 F316

17-4PH

UNS S20910

产品范围

公称通径:1/2"~28" (DN15~DN700)

压力等级:ANSI/ASME 150Lb~1500Lb(PN1.6~25.0 Mpa)

适用温度:-196~180 ℃

操作方式:手柄,齿轮,电动,气动等.
