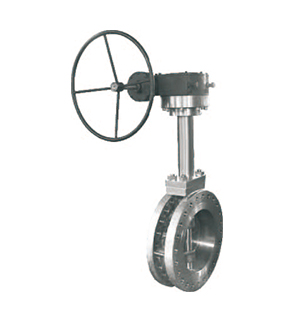

低温硬密封蝶阀

名称:低温硬密封蝶阀
详细信息 :

该系列阀门采用三偏心结构,在开启瞬间,阀座密封面即脱离阀体密封面,避免了密封副之间的相对摩擦,大大增加了阀门的使用寿命。

关闭阀门时,通过阀杆提供的扭矩,使密封副之间形成足够的密封比压并保持可靠的密封。超大的阀杆直径可克服来自管道振动或压力波动

给密封带来的不良反应。进一步提高了阀门的密封可靠性。由三偏心的密封原理可知,此类阀门的密封均属于强制密封,如进一步转动阀杆,

即可增大密封比压,且密封圈在360°圆周上比压分布均匀,不会出现由局部比压过高而导致材料塑性变形等现象。

本公司设计制造低温蝶阀阀体有两种结构形式,分别为法兰连接、对焊连接(带检修孔口),带检修孔口的阀体可在线换阀内件,使维

修工作变得异常简单,有利于合理利用资源,节约维护成本。该系列阀门具有密封性能好、可靠性高、重量轻、结构紧凑,且无需担心阀腔

压力异常升高现象,是输送低温介质的理想阀门,可广泛用于液化天然气、航空航天及其它领域的的低温工况中。

产品设计规范

设计制造:API 609; BS 6364;ASME B16.34;MESC SPE 77/200; MSS SP-134; JB/T 12623

端-端连接尺寸: API 609或按客户要求

端部连接:ASME B16.5;ASME B16.25;HG;GB;JB;JIS;EN;DIN

试验与检验:API 598/BS 6364; MESC SPE 77/200; MSS SP-134;JB/T 12622

产品设计特点

阀杆防飞出设计,带活载填料密封设计

采用三偏心结构,使密封面无相对摩擦,延长了阀门使用寿命

带检修孔口的阀体结构设计,可在线更换内件,降低了维修成本

采用加高的阀盖结构,防止填料受低温介质的影响,保护阀杆不受擦伤

LIP-SEAL阀杆密封圈提供一个初级密封与低泄漏石墨填料配合设计

采用高度可调式的滴水板结构,使保冷空间不受限制

可按用户要求采用低泄漏设计,详细技术规格请参阅低泄漏样本。



材料组合

壳体

蝶板

密封圈

阀杆

A351 CF8

A351 CF8M

A352 LCB

A352 LCC

A351 CF8

A351 CF8M

A352 LCB

A352 LCC

XM-19

XM-19

XM-19

XM-19

A182 F304/UNS S20910

A182 F316/UNS S20910

A182 F304/17-4PH

A182 F304/17-4PH



注:表中材料可按客户要求配置

产品范围

公称通径:4"~40" (DN100~1000)

压力等级:ANSI/ASME 150Lb~900Lb(PN16~150MPa)

适用温度:-196~-150 ℃

操作方式:手柄,齿轮,电动,气动,
