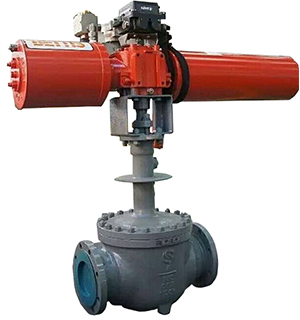

顶装式低温球阀

名称:顶装式低温球阀
详细信息 :

该系列阀门是本公司结合国外先进技术并加以改进,为低温工况而专门研发的特殊阀门。采用顶装式结构,可满足在线维修或更换阀内件,特殊的结构设计,使得拆装更容易,进一步提升了阀门的可维修性。采用先进的活塞密封结构,外加反向压力环设计,保证阀门的密封可靠,当中腔压力异常升高时,可按客户要求的泄压方向泄压。该系列球阀阀体采用锻造或铸造结构,具有浮动球、固定球两种结构形式,末端通常采用法兰、焊接等连接形式。独特的防松措施及合理的零件材料配置,进一步提升了阀门整体性能和使用寿命。该系列阀门可广泛用于液化天然气、航空航天、冶金及其它领域的低温工况中。



产品设计特点

全通径或缩径设计                                                                 LIP-SEAL阀杆密封圈提供一个初级密封与低泄漏石墨填料配合设计

阀杆防飞出设计,带活载且可调式的填料密封结构                  硬密封或软密封可选

可靠的阀座自泄压功能,满足上游或下游泄放                         独特的反向压力环设计,保证密封性能和泄压功能

防火防静电设计                                                                     采用加高的阀盖结构,防止填料受低温介质的影响,保护阀杆不被擦伤

阀座采用碟簧预紧结构,提高密封可靠性                                采用高度可调式的滴水板结构,使保冷空间不受限制,也可采用满焊的滴水板结构

球体固定或浮动设计                                                               可按用户要求采用低泄漏设计,详细技术规格请参阅低泄漏样本。

球体开设泄压孔,泄压孔方向同阀门的阀座泄压方向,滴水板上提供吊牌,以显示阀门泄压方向,防止现场安装误操作

材料组合

壳体

阀座(硬密封)

阀座(软密封)

阀杆

A182 F304/F304L;A351 CF3

A350 LF2;A352 LCB

A350 LF3;A352 LCC

A182 F316/F316L;A351 CF3M

A182 F316/F304+硬化

KEL-F

(PCTFE)

A182 F304

A182 F316

17-4PH

UNS S20910

注:表中材料可按客户要求配置



产品范围

公称通径:1/2"~16" (DN15~DN400)

压力等级:ANSI/ASME 150Lb~1500Lb(PN1.6~25.0Mpa)

适用温度:-196~180 ℃

操作方式:手柄,齿轮,电动,气动等.
