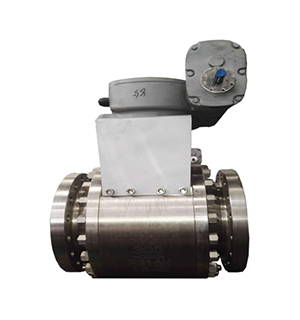

催化剂用耐磨球阀

催化剂用耐磨球阀

详细信息 :

催化剂用耐磨球阀是为催化剂工艺管道设计的专用阀门,催化剂用耐磨球阀的耐磨阀芯表面采用超音速火焰喷涂工艺喷涂碳化钨高硬涂层,阀座密封层堆焊司太立硬合金,有效耐颗粒状催化剂的冲刷和磨损,延长阀门的使用寿命,催化剂用耐磨球阀阀杆选用高强度不锈钢,较大阀杆直径提高了与阀芯连接刚性,确保阀门操作时可靠安全。

产品设计规范

设计制造:ASME B16.34、API 608、GB/T 12237

-端连接尺寸:ASME B16.10、GB/T 12221

端部连接:ASME/ANSI B16.5;ASME B16.25;HG20615;GB;JB;JIS;BS;DIN

试验与检验:ASME B16.104;API 598;GB/T 26480;ISO 5208

产品设计特点

阀杆:防飞出阀杆设计,有效避免阀门长时间高温工况下卡死及可能的现场安全隐患。超级耐热不锈钢+硬化处理,增大可承受扭矩。

垫片:304型+柔性石墨缠绕垫片,火灾安全符合API607规定

枢轴:上、下轴支撑定位,在介质压力作用下,球体无阀体轴线方向的移动,结构简单,可靠性强。

弹簧:外加活载的填料密封设计,保证阀杆密封长期可靠。

填料:不锈钢金属丝与柔性石墨编织填料+柔性石墨环组合使用,编织填料保证阀杆和填料函紧密连接,防止填 料挤出并保持阀杆对准,使之提供可靠的密封和更长的使用寿命。

阀座:1.Inconel金属弹簧,对长时高温使用后造成的密封面磨损进行有效补偿,双重弹簧防尘设计,克服介质堵塞弹簧并最终导致弹簧失效的风险。 2.阀座刮刀自清式设计,密封表面多种硬化涂层可选HRC≥65,带状密封以实现零泄漏。

材料组合

壳体

球体

阀座圈

阀杆

 A105

 F11/F22/F5

 F304/F316/F321

B564 N06625

A105+STL/N/WC/Ni

F11/F22/F5+STL/N/WC/Ni

F304/F316/F321+STL/N/WC/Ni

B564 N06625+Ni

A105+STL/N/WC/Ni

F11/F22/F5+STL/N/WC/Ni

F304/F316/F321+STL/N/WC/Ni

B564 N06625+Ni

F6a/17-4PH

INCONEL X-718

F304/F316/F321+QPQ

B564 N06625+QPQ



产品范围

尺寸规格:1/2”-16”

压力等级:150LB-1500LB(PN16~250Mpa)

适用温度:-29~538℃

适用介质:催化剂+油、气

驱动方式:手动、齿轮传动、气动、电动、液动
