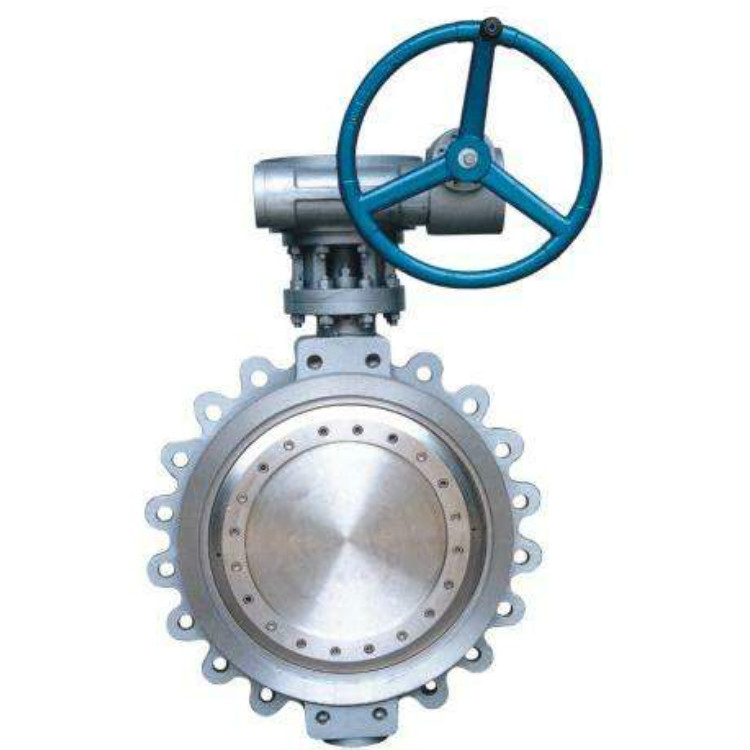

LT37H/F/W美标凸耳式蝶阀,LT371X软密封美标凸耳式蝶阀

详细信息：

美标凸耳式蝶阀是我厂技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。美标蝶阀采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭是具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。

美标凸耳式蝶阀【产品特点】：
1、阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
2、蝶板密封面采用堆焊钴基硬质合金，密封面耐冲刷磨损，使用寿命长。
3、适用于热力管道的关断及流量控制，具有优良的耐热性和双向密封性能。
4、采用轴向定位装置不发生轴向蝶板窜动而引起上下密封面部分压伤，磨损泄漏。
5、阀座密封圈在温度循环状态下保持关闭性能，阀体收缩不传向阀座，不使阀门出现阻滞。

各零部件材质：

阀体：WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)
蝶板：WCB堆焊、2Cr13、ZG1Cr5Mo、ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)
压圈：WCB、ZG1Cr5Mo、ZG1CrNi9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12Mo2Ti、CF8M(316)、CF3M(316L)
阀杆：2Cr13、ZG1Cr2Mo1V、1Cr18Ni9Ti、0Cr19Ni9、0Cr19Ni9、1Cr18NiMo2Ti、0Cr17Ni12Mo2、00Cr19Ni14Mo2
阀座：0Cr19Ni9、00Cr19Ni11、00Cr19Ni9、0Cr17Ni12Mo2、00Cr17Ni12Mo2、00Cr19Ni14Mo2

美标凸耳式蝶阀采用标准：
设计制造:API609、MSSSP-67、MSSSP-68
检验和试验：API598
法兰连接：ASMEB16.5(NPS≤24)、ASMEB16.47B系列
对焊端：ASMEB16.25
结构长度：API609
温压等级：ASMEB16.34
美标凸耳式蝶阀特点及用途：
美标凸耳式蝶阀,三偏心金属密封蝶阀系列是我公司主要产品，大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。
美标凸耳式蝶阀的密封原理：
三偏心蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能，确保密封接触的均匀一致。

美标凸耳式蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑，给合排水等管道上。其特点：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐温、耐磨损、耐腐蚀等优点。

公称通径DN		结构长度(标准值)				外形尺寸(参考值)				连接尺寸(标准值)								参考重量
公称通径DN		L		L1		H		H0		D		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
2”	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	M18	4-19	9	20
21/2″	65	1.69	46	4.40	112	4.64	118	14.25	362	7.00	178	5.49	139.5	4.13	105	M18	4-19	10	25
3″	80	1.94	48	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	M18	4-19	11	29
4″	100	2.19	54	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	M18	8-19	13	33
5″	125	2.50	55	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	M20	8-22	16	38
6″	150	2.75	57	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	M20	8-22	26	74
8″	200	2.81	64	5.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	M20	8-22	34	86
10″	250	3.00	71	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	M22	12-25	51	142
12″	300	3.18	81	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	M22	12-25	72	167
14″	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	M27	12-29	106	218
16″	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	M27	16-29	133	275
18″	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	M30	16-32	176	315
20″	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	M30	20-32	190	395
2″	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	M33	20-35	394	580
30″	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	M33	28-35	476	717
32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	M39	28-41	618	880
36″	900	8.00	200	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	M39	32-41	762	1042
