闸阀系列

您当前的位置：首页 » 产品中心 » 阀门 » 闸阀系列 » Z45X(RVHX)暗杆弹性座封闸阀,软密封闸阀

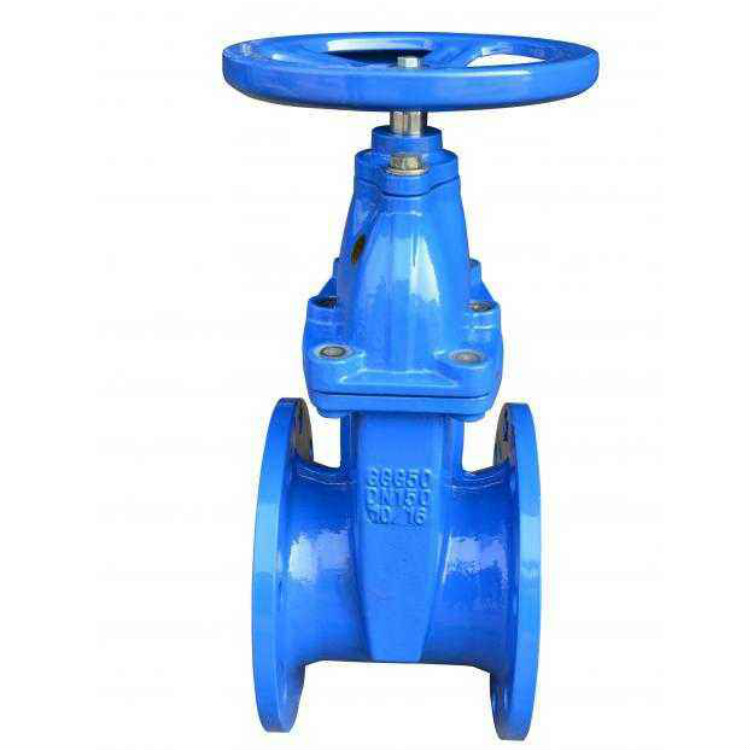

Z45X(RVHX)暗杆弹性座封闸阀,软密封闸阀

详细信息：

球墨铸铁(QT450),RVHX(Z45X),暗杆软密封(弹性座封)闸阀

产品名称：

暗杆弹性座封闸阀

产品型号：

RVHX(Z45X)

产品口径：

DN40-1200MM

工作压力：

PN1.0/1.6/2.5Mpa

适用介质温度：

0～80℃

产品说明：

弹性座封闸阀（软密封闸阀）克服了一般普通闸阀普遍存在的渗水和生锈、弹性疲乏等缺陷，它利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、消防、石油、化工、食品、医药、轻防、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
结构性能特点：1、阀座底部无凹槽且为平底式结构，与阀体通径一致，避免杂物淤积，使流体畅通无阻。2、阀体阀盖内外涂装无毒性环氧树脂，其厚度不低于，在使用中不开裂，不脱落。3、阀板表面全包覆橡胶，橡胶与骨芯架结合牢固，不易脱落，弹性优良。4、阀杆与阀盖之间上密封采用三道O型橡胶密封圈，阀杆转动轻便，密封可靠且使用寿命长。5、阀体采用精密铸造工艺,与阀板精确吻合,密封性能好、互换性能好。6、阀门零部件表面和内件材料均不受水腐蚀，可直接用于生活饮用水系统。
主要外形尺寸:

公称通径		L	D1	D2		D3	H	B	f	n-Φd		配用螺给
mm	inch	L	D1	1.0MPa	1.6MPa	D3	H	B	f	1.0MPa	1.6MPa	1.0MPa	1.6MPa
40	1 1/2″	165	88	110		150	310	18	3	4-Φ18		M16
50	2″	178	102	125		165	340	20	3	4-Φ18		M16
65	2 1/2″	190	122	145		185	370	20	3	4-Φ18		M16
80	3″	203	133	160		200	410	22	3	8-Φ18		M16
100	4″	229	158	180		220	450	24	3	8-Φ18		M16
125	5″	254	184	210		250	480	26	3	8-Φ18		M16
150	6″	267	212	240		285	550	26	3	8-Φ23		M20
200	8″	292	268	295		340	630	30	3	8-Φ23	12-Φ23	M20
250	10″	330	320	350	355	405	750	32	3	12-Φ23	12-Φ27	M20	M24
300	12″	356	370	400	410	460	820	32	4	12-Φ23	12-Φ27	M20	M24
350	14″	381	430	460	470	520	980	36	4	16-Φ23	16-Φ27	M20	M24
400	16″	406	482	515	525	580	1010	38	4	16-Φ27	16-Φ31	M24	M27
450	18″	432	532	565	585	640	1195	40	4	20-Φ27	20-Φ31	M24	M27
500	20″	457	585	620	650	715	1270	42	4	20-Φ27	20-Φ34	M24	M30
600	24″	508	685	725	770	840	1390	48	5	20-Φ31	20-Φ37	M27	M33
700	28″	610	800	840		895	1550	40	5	24-Φ31		M27
800	32″	660	905	950		1015	1750	44	5	24-Φ34		M30
900	36″	711	1005	1050		1115	1950	46	5	28-Φ34		M30
1000	40″	811	1110	1160		1230	2170	50	5	28-Φ38		M33

DN40~1000法兰连接螺栓及螺孔执行GB4216.4(PN10)和GB4216.5(PN16)。
DN40~200法兰外径执行GB4216.4(PN10)/GB4216.5(PN16)。
DN250~600执行GB4216.5(PN16)，DN700~1000执行GB4216.4(PN10)。
DN40~1000结构长度执行GB12221-89之表3短体。
本企业若有尺寸变更，恕不另行通知。
工作温度：丁腈橡胶≤80℃、三元乙丙橡胶≤120℃，氟橡胶≤160℃。
