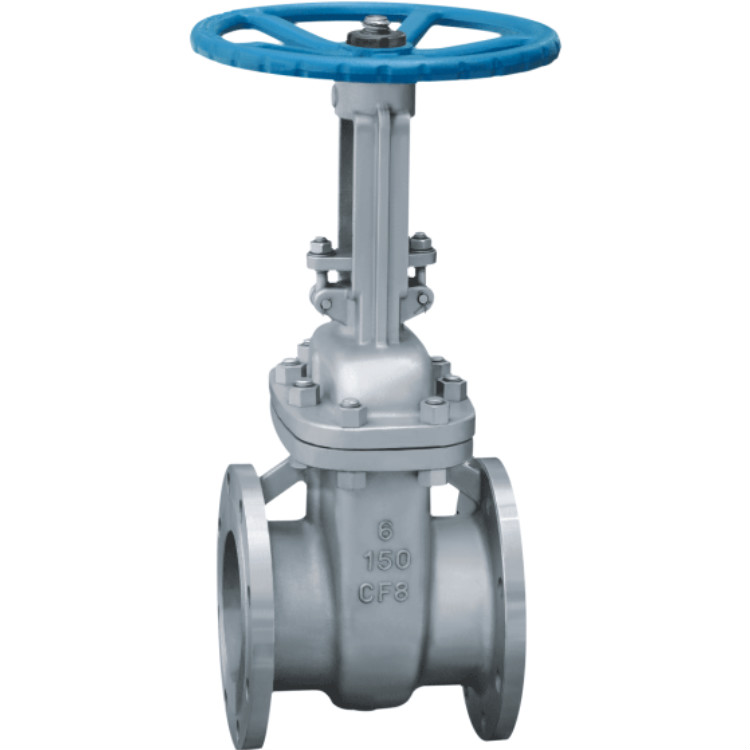

美标法兰闸阀
详细信息
：
压力试验PressureTest
150Lb主要尺寸和重量 SizeMainDimensionsandWeight
300Lb主要尺寸和重量 SizeMainDimensionsandWeight
ANSI美标闸阀
用途：法兰连接钢制闸阀适用于ANSIClass150～900、PN2.0～16.0MPa，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。
结构特点
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
美标闸阀应用规范
|
设计与制造DesignandManufacture
|
结构长度 |
法兰尺寸
FlangeDimension |
对焊连接尺寸
Buttweldingdimension |
压力-温度PressureTemperatureLating
|
试验-检验InspectionandTest
|
|
API600
|
ANSIB16.10
|
ANSIB16.5
|
ANSIB16.25
|
ANSIB16.34
|
API598
|
|
API6D
|
API6D
|
ANSIB16.5
|
ANSIB16.25
|
ANSIB16.34
|
API6D
|
压力试验PressureTest
|
公称压力PN(Lb)NominalPressure
|
强度试验
ShellTest |
水密封试验
WaterSealTest |
气密封试验
AirSealTest |
|||
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
||
|
600
|
15.3
|
2220
|
11.3
|
630
|
||
|
900
|
23.0
|
3330
|
17
|
2445
|
||
主要零件材料及性能MainPartMaterialsandProperty
|
体盖瓣 BodyCoverDisc
|
阀杆
Stem |
密封面
SealingFace |
垫片（环）
SealingShim |
填料 Packing
|
工作温度℃WorkingTemperature
|
适用介质SuitableMedium
|
|
WCB
|
2Cr13
|
13Cr
STL 木体材料 WithBody Material 尼龙 Nylon |
增强柔性石墨13Cr/柔性石墨EnhancedFlexibleGraphite
1Cr13/FlexibleGraphite SFB-2 08软钢 08SoftSteal F304 F316 F304L F316L |
柔性石墨增强柔性石墨
FlexibleGraphite EnhancedFlexibleGraphite SFB/260 SFP/260 PTFE |
≤425
|
水蒸汽油品
Water Steam Petroleum Products |
|
WC1
|
38CrMoAl25Cr2MoV
|
≤425
|
||||
|
WC6
|
≤540
|
|||||
|
WC9
|
≤570
|
|||||
|
C5C12
|
≤540
|
|||||
|
CF8
|
F304
|
≤200
|
硝酸
醋酸 尿素 Nitricacid Aceticacid |
|||
|
CF8M
|
F316
|
|||||
|
CF3
|
F304L
|
|||||
|
CF3M
|
F316L
|
150Lb主要尺寸和重量 SizeMainDimensionsandWeight
|
DN
|
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm）
|
重量(kg)Weight |
||||||||
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
|
15
|
1/2
|
108
|
89
|
60.5
|
35
|
11.2
|
4-16
|
169
|
100
|
5
|
|
20
|
3/4
|
117
|
98
|
69.9
|
43
|
12.7
|
4-16
|
192
|
100
|
6.1
|
|
25
|
1
|
127
|
108
|
79.2
|
51
|
14.2
|
4-16
|
230
|
120
|
9
|
|
32
|
11/4
|
140
|
117
|
89
|
63
|
16
|
4-16
|
246
|
120
|
12
|
|
40
|
11/2
|
165
|
127
|
98.6
|
73
|
17.5
|
4-16
|
283
|
150
|
17
|
|
50
|
2
|
178
|
152
|
120.7
|
92
|
19.0
|
4-19
|
323
|
150
|
23
|
|
65
|
21/2
|
190.5
|
178
|
139.7
|
105
|
22.4
|
4-19
|
347
|
180
|
45
|
|
80
|
3
|
230
|
190
|
152.4
|
127
|
24
|
4-19
|
383
|
200
|
50
|
|
100
|
4
|
229
|
229
|
190.5
|
157
|
24
|
8-19
|
457
|
200
|
63
|
|
125
|
5
|
254
|
254
|
216
|
186
|
24
|
8-22.5
|
632
|
250
|
89
|
|
150
|
6
|
267
|
279
|
241.5
|
216
|
25.4
|
8-22.5
|
635
|
250
|
108
|
|
200
|
8
|
292
|
343
|
298.5
|
270
|
28.4
|
8-22.5
|
762
|
280
|
171
|
|
250
|
10
|
330
|
406
|
362
|
324
|
30.2
|
12-25.4
|
892
|
300
|
263
|
|
300
|
12
|
356
|
483
|
431.8
|
381
|
32
|
12-25.4
|
1080
|
350
|
346
|
|
350
|
14
|
381
|
533
|
476.3
|
413
|
35
|
12-29
|
1295
|
350
|
488
|
|
400
|
16
|
406
|
597
|
539.8
|
470
|
36.6
|
16-29
|
1435
|
400
|
621
|
|
450
|
18
|
432
|
635
|
577.9
|
533
|
39.6
|
16-32
|
1626
|
400
|
814
|
|
500
|
20
|
457
|
398
|
635
|
584
|
43
|
20-32
|
1829
|
450
|
992
|
|
600
|
24
|
508
|
813
|
749.3
|
692
|
48.8
|
20-35
|
2175
|
500
|
1492
|
|
650
|
26
|
559
|
786
|
744.5
|
711
|
51.3
|
36-22.5
|
2235
|
550
|
1801
|
|
700
|
28
|
610
|
837
|
795.3
|
762
|
44.5
|
40-22.5
|
2310
|
600
|
1933
|
|
750
|
30
|
610
|
887
|
846
|
813
|
44.5
|
44-22.5
|
2695
|
600
|
2272
|
|
800
|
32
|
660
|
941
|
900
|
864
|
46
|
48-22.5
|
3708
|
--
|
--
|
|
900
|
36
|
711
|
1057
|
1009.7
|
927
|
52.3
|
40-25.4
|
3924
|
--
|
--
|
|
1000
|
40
|
812
|
1175
|
1120.6
|
1080
|
55.6
|
44-25.4
|
4318
|
--
|
--
|
300Lb主要尺寸和重量 SizeMainDimensionsandWeight
|
DN
|
300Lb凸面法兰（RF） 主要尺寸Dimensions（mm）
|
重量(kg) |
||||||||
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
|
15
|
1/2
|
140
|
95
|
66.5
|
35
|
14.2
|
4-16
|
169
|
120
|
5.2
|
|
20
|
3/4
|
152
|
117
|
82.5
|
43
|
16
|
4-19
|
193
|
150
|
6.3
|
|
25
|
1
|
165
|
123
|
89
|
51
|
17.5
|
4-19
|
230
|
150
|
8.6
|
|
32
|
11/4
|
178
|
133
|
98.5
|
63
|
19
|
4-19
|
246
|
160
|
14.3
|
|
40
|
11/2
|
190
|
155
|
114.3
|
76
|
20.6
|
4-22.5
|
283
|
180
|
15.6
|
|
50
|
2
|
216
|
165
|
127
|
92
|
22.4
|
8-19
|
330
|
200
|
30
|
|
65
|
21/2
|
241
|
190
|
149.4
|
105
|
25.4
|
8-22.5
|
368
|
240
|
44
|
|
80
|
3
|
283
|
210
|
168.1
|
127
|
28.4
|
8-22.5
|
394
|
280
|
61
|
|
100
|
4
|
305
|
254
|
200.2
|
157
|
31.8
|
8-22.5
|
473
|
300
|
77
|
|
125
|
5
|
381
|
279
|
235
|
186
|
35
|
8-22.5
|
660
|
350
|
125
|
|
150
|
6
|
403
|
318
|
269.7
|
216
|
36.6
|
12-25.5
|
711
|
400
|
153
|
|
200
|
8
|
419
|
381
|
330.2
|
270
|
41.2
|
12-25.4
|
813
|
400
|
286
|
|
250
|
10
|
457
|
444
|
387.5
|
324
|
47.8
|
16-28.4
|
1003
|
450
|
412
|
|
300
|
12
|
502
|
521
|
450.8
|
381
|
50.8
|
16-32
|
1137
|
500
|
576
|
|
350
|
14
|
762
|
584
|
514.4
|
413
|
54
|
20-32
|
1489
|
600
|
886
|
|
400
|
16
|
838
|
648
|
571.5
|
470
|
57.2
|
20-35
|
1580
|
650
|
1175
|
|
450
|
18
|
914
|
711
|
628.7
|
533
|
60.4
|
24-35
|
1017
|
700
|
1301
|
|
500
|
20
|
991
|
775
|
685.8
|
584
|
63.5
|
24-35
|
2228
|
700
|
1672
|
|
600
|
24
|
1143
|
914
|
812.8
|
692
|
70
|
24-41
|
2650
|
||
