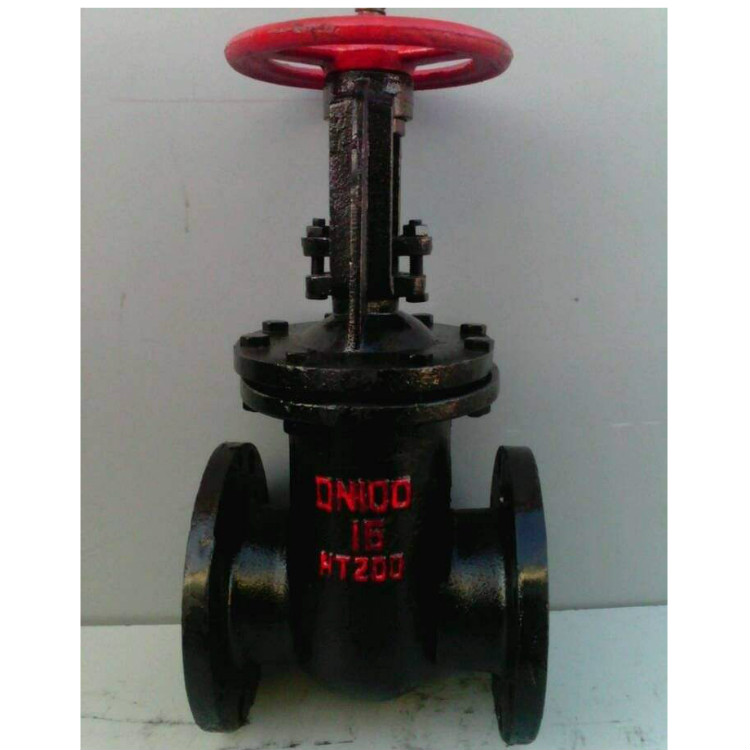

Z41T-10/16明杆楔式闸阀,铸铁闸阀
详细信息
：
Z41T明杆铸铁闸阀产品简介：
Z41T明杆铸铁闸阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用楔式，密封结构可选用软密封、硬密封，压力范围PN0.1-2.5Mpa，公称通径为DN50-700mm，材质可选用灰铸铁、球墨铸铁。
Z41T明杆铸铁闸阀性能规范：
型 号：Z41T-1.0\1.6
公称压力：1.0Mpa-16Mpa
强度试验（水）：Mpa2.4
密封试验（水）：Mpa1.8
适用介质：水，蒸汽，油，煤气，轻纺以及城建等行业。
使用温度：≤200℃。
Z41T明杆铸铁闸阀特点：
Z41T明杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2~1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。
Z41T明杆铸铁闸阀优点：
1.流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2.启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3.高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4.水锤现象不易产生。原因是关闭时间长。
|
Z41T-10型明杆楔式闸阀主要技术参数 |
|
型号
|
公称压力MPa
|
试验压力MPa
|
工作温度
|
使用介质
|
|
|
密封
|
强度
|
||||
|
Z41H-10
|
1.0
|
1.1
|
1.5
|
≤100-200℃
|
水、蒸汽、油
|
|
Z41W-10
|
|||||
|
Z41T-10
|
|||||
|
Z41T-16
|
1.6
|
1.76
|
2.4
|
≤200℃
|
水、蒸汽、油
|
|
Z41W-16
|
|||||
|
Z41H-16C
|
|||||
|
Z41T-16C
|
|||||
|
Z41W-16C
|
|||||
|
Z41T-10型明杆楔式闸阀主要零件材料 |
|
型号
|
阀体、阀盖、闸板
|
密封圈
|
阀 杆
|
填 料
|
|
Z41H-10
|
灰铸铁、铸 钢
|
不锈钢 |
碳钢、不锈钢
|
浸油石棉盘根 |
|
Z41W-10
|
||||
|
Z41T-10
|
||||
|
Z41T-16
|
||||
|
Z41W-16
|
||||
|
Z41H-16C
|
||||
|
Z41T-16C
|
||||
|
Z41W-16C
|
|
Z41T-10型明杆楔式闸阀主要外形尺寸 |
|
口 径 |
Z41T-10 |
Z41T-16（C） |
||||||
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |
|
300 |
420 |
440 |
800 |
400 |
500 |
1145 |
560 |
400 |
|
350 |
450 |
500 |
950 |
400 |
550 |
- |
- |
400 |
|
400 |
480 |
565 |
1050 |
500 |
600 |
- |
- |
500 |
|
450 |
510 |
615 |
1175 |
500 |
650 |
- |
- |
500 |
|
500 |
540 |
670 |
1410 |
720 |
700 |
- |
- |
720 |
|
600 |
600 |
780 |
1550 |
720 |
750 |
- |
- |
720 |
|
700 |
660 |
895 |
1800 |
800 |
- |
- |
- |
800 |
|
800 |
720 |
1010 |
2170 |
- |
- |
- |
- |
- |
|
900 |
780 |
1110 |
2300 |
- |
- |
- |
- |
- |
|
1000 |
840 |
1220 |
2600 |
- |
- |
- |
- |
- |
|
1200 |
960 |
1450 |
- |
- |
- |
- |
|
|
