闸阀系列

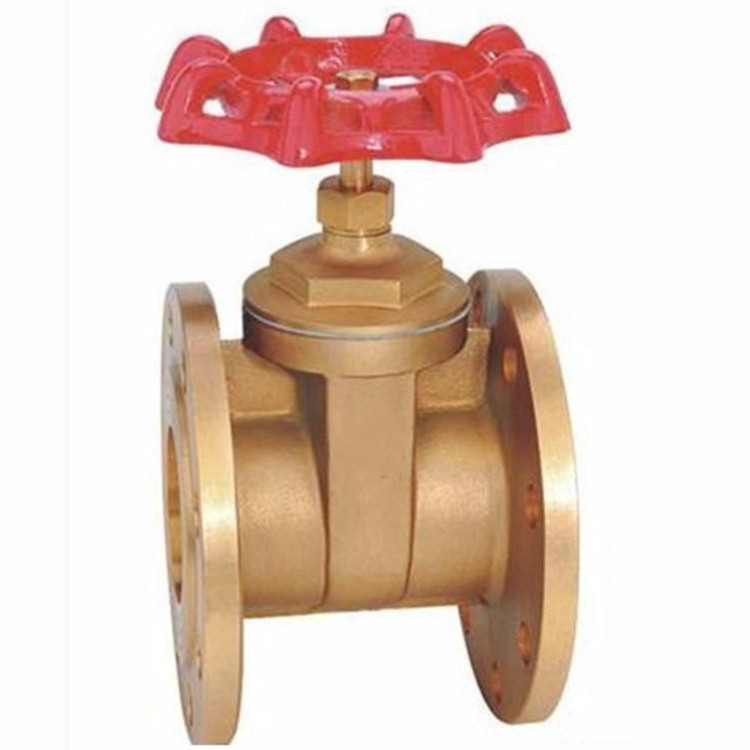

Z45W-10T/16T黄铜法兰闸阀
详细信息
：
闸阀产品简介：
黄铜法兰闸阀Z45W-16T分变压器专用型(中型)和通用重型,采用法兰连接结构,阀杆采用封闭式设计,在管道起切断介质用，即全开或全关使用。一般应用与建筑、电力、市政等的水暖系统、变压器油系统等.黄铜法兰闸阀Z45W-16T两种型,还有一种形体较大,一般口径在DN125-DN300之间,适合用于水等非腐蚀性介质.本产品整体采用优质黄铜锻压后,再经过精良的数控机床精加工.在出厂前经过严格试压、检验等,确保出厂的产品质量达到国标要求.
闸阀主要性能与特点：
1.适合用于水、油、气体等，具有防腐性。
2.丝口阀盖，一般应用于低压工况。
3.单闸板结构，闸板上升后成全通径流量，流量大。
阀门的主要零件材料选用:
阀体/阀盖：黄铜 CW617N HPB59-1
闸板及内件：黄铜 CW617N HPB59-1
填料密封：PTFE聚四氟
手轮：铸铁
阀门外型结构及连接端尺寸参考：
|
DN
|
SIZE
|
L
|
H
|
D
|
K
|
D1
|
n-φd
|
|
15
|
1/2
|
81
|
78
|
95
|
65
|
58
|
4-14
|
|
20
|
3/4
|
90
|
87
|
105
|
75
|
58
|
4-14
|
|
25
|
1
|
112.5
|
105
|
115
|
85
|
71
|
4-14
|
|
32
|
1 1/4
|
113
|
120
|
140
|
100
|
78
|
4-18
|
|
40
|
1 1/2
|
119
|
125
|
150
|
110
|
97
|
4-18
|
|
50
|
2
|
119
|
140
|
155
|
125
|
107
|
4-18
|
|
65
|
2 1/2
|
137
|
172
|
180
|
145
|
126
|
4-18
|
|
80
|
3
|
158
|
196
|
195
|
160
|
175
|
8-18
|
|
100
|
4
|
174
|
245
|
215
|
180
|
193
|
8-18
|
