闸阀系列

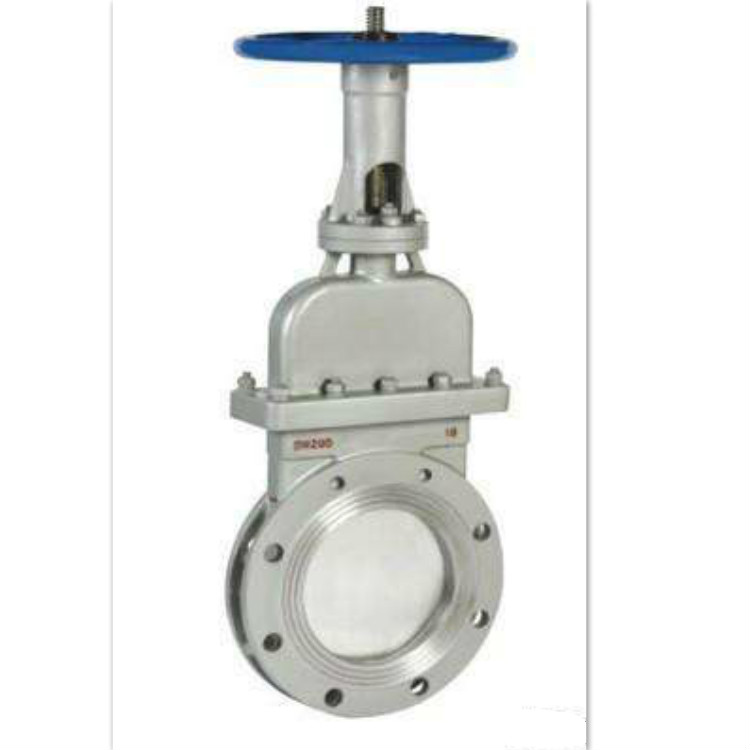

DMZ73手动暗杆式刀型闸阀
详细信息
：
DMZ73X/H/F/W-10C/16P手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀采用刀型闸板，具有良好的剪切截止作用，最适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体，广泛应用于污水处理，化学工业，采煤业，造纸业，制糖业、自来水，造纸、钢厂、建筑，食品，电力、医药，能源系统等各种大型企业排渣管道流体管线上作为接通或截断装置使用。
『特点』
具有良好的剪切功能;
可升的闸板密封面，可刮除密封面上的粘着物，自动**杂物;
不锈钢闸板可防止腐蚀。
结构长度短，可节省原料、安装空间，也有效支持管道强度。
手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀技术规范』
型号:MPZ73H、MPZ73F;
公称压力：0.6MPa、1.0MPa、1.6MPa、150Lb;
公称通径：DN50~2000mm ;
适用温度：-20~+800℃ ;
主体材料：WCB、304、316、2025;
密封形式：硬密封，软密封;
泄漏量：硬密封:D级(液体0.1×DNmm3/s)软密封：A级(零泄漏);
配套附件：安裝法兰;
应用:广泛应用于污水处理，化学工业，采煤业，造纸业，制糖业、自来水，造纸、钢厂、建筑，食品，电力、医药，能源系统等各种大型企业排渣管道流体管线上作为接通或截断装置使用。
手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀主要零件材料
|
体、盖 Body、Bonnet |
闸板Disc |
阀杆Siem |
密封面 Sealing |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
阀性能规范
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃-425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
|
1.6 |
2.4 |
1.8 |
≤100℃ |
手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀主要连接外型尺寸
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
48 |
90 |
110 |
300 |
4- M 12 |
1.0 |
50 |
48 |
100 |
125 |
300 |
4- M 16 |
|
65 |
48 |
110 |
130 |
310 |
4- M 12 |
65 |
48 |
120 |
145 |
310 |
4- M 16 |
||
|
80 |
51 |
125 |
150 |
330 |
4- M 16 |
80 |
51 |
135 |
160 |
330 |
4- M 16 |
||
|
100 |
51 |
145 |
170 |
380 |
4- M 16 |
100 |
51 |
155 |
180 |
380 |
8- M 16 |
||
|
125 |
57 |
175 |
200 |
440 |
8- M 16 |
125 |
57 |
185 |
210 |
440 |
8- M 16 |
||
|
150 |
57 |
200 |
225 |
500 |
8- M 16 |
150 |
57 |
210 |
240 |
500 |
8- M 20 |
||
|
200 |
70 |
255 |
280 |
580 |
8- M 16 |
200 |
70 |
265 |
295 |
580 |
8- M 20 |
||
|
250 |
70 |
310 |
335 |
670 |
12- M 16 |
250 |
70 |
320 |
350 |
670 |
12- M 20 |
||
|
300 |
76 |
362 |
395 |
820 |
12- M 20 |
300 |
76 |
368 |
400 |
820 |
12- M 20 |
||
|
350 |
76 |
412 |
445 |
900 |
12- M 20 |
350 |
76 |
428 |
460 |
900 |
16- M 20 |
||
|
400 |
89 |
462 |
495 |
1020 |
16- M 20 |
400 |
89 |
482 |
515 |
1020 |
16- M 22 |
||
|
450 |
89 |
518 |
550 |
1150 |
16- M 20 |
450 |
89 |
532 |
565 |
1150 |
20- M 22 |
