Z73X手动浆液阀,手动浆液阀
详细信息
：
一、【产品介绍】

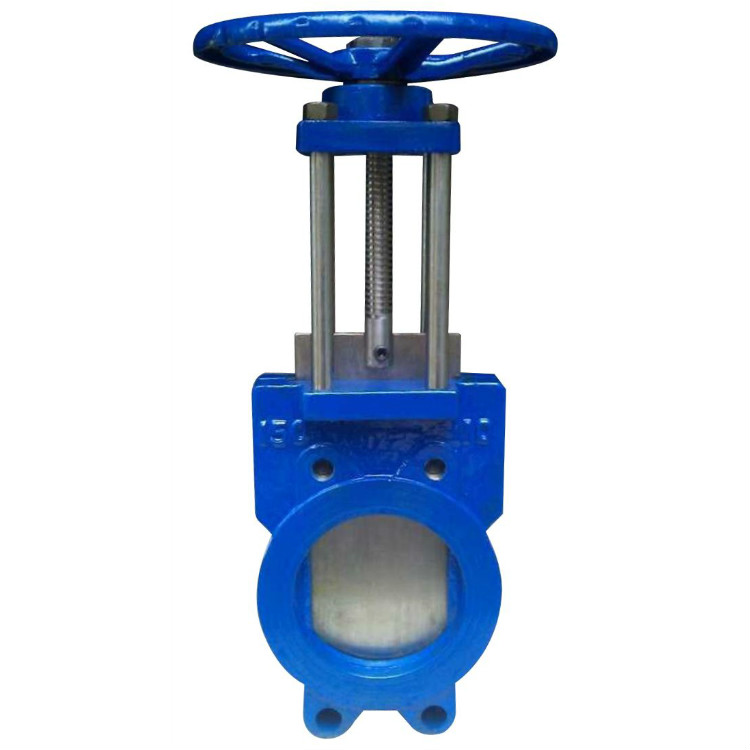

Z73X手动浆液阀
产品型号 Z73X 主体材料 铸铁
公称通径 50-1000(mm)
本厂生产的新型浆液阀是在吸收和消化国内外先进阀体技术基本上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多特点，同时具备手动、电液动操作功能。电气控制方式有：行程开关控制、位置显示仪控制，实现了机、电、仪、液一体化功能。
二、【浆液阀结构形体及特征】
a、阀体结构形式及密封方式
本厂新型浆液阀分对夹式和整体式两种，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构：整体式阀体密封采用“0”型复合密封结构，克服了原对夹式浆液阀采用“U”型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构，解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。
b、驱动装置
手动装置：操作简单，适用于力矩较小阀门。
电液动装置：适用于力矩较大，力和速度可调，可任意位置琐定的阀门装置。
三、【浆液阀适用介质】
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆。
四、【产品用途】
浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
五、【浆液阀产品特点】
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
六、【浆液阀引用标准】
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
七、【浆液阀性能参数】
|
型号 |
Z73X-2.5 |
Z73X-6 |
Z73X-10 |
Z73X-16 |
|
|
工作压力(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
适用介质 |
煤浆、糠浆、纸浆、泥浆、污水、矿渣等 |
||||
|
适用温度(℃) |
≤120 |
||||
|
材料 |
阀体 |
铸钢 |
|||
|
闸板 |
铬镍钛不锈钢 |
||||
|
阀体密封圈 |
合成橡胶或聚四氟乙烯 |
||||
|
阀杆 |
铬不锈钢 |
||||
|
支架 |
碳素钢 |
||||
|
填料 |
聚四氟乙烯 |
||||
|
公称压力 (MPa) |
壳体试验 (MPa) |
密封试验(MPa) |
工用温度 |
适用介质 |
|
0.6 |
0.9 |
0.66 |
≤80℃ |
煤浆、水 |
Z73X手动浆液阀主要外形及连接尺寸
|
公称压力 |
DN |
L |
D |
D1 |
D |
H |
n-M |
|
0.6MPa |
50 |
40 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
40 |
145 |
120 |
180 |
305 |
4-M16 |
|
|
80 |
50 |
160 |
135 |
220 |
330 |
4-M16 |
|
|
100 |
50 |
180 |
155 |
220 |
380 |
4-M16 |
|
|
125 |
50 |
210 |
185 |
240 |
415 |
4-M16 |
|
|
150 |
60 |
240 |
210 |
280 |
490 |
4-M20 |
|
|
200 |
60 |
295 |
265 |
280 |
550 |
4-M20 |
|
|
250 |
70 |
350 |
320 |
360 |
693 |
8-M20 |
|
|
300 |
70 |
400 |
368 |
400 |
796 |
8-M20 |
|
|
350 |
80 |
460 |
428 |
400 |
895 |
10-M20 |
|
|
400 |
80 |
515 |
482 |
500 |
1004 |
10-M22 |
|
|
450 |
90 |
565 |
532 |
500 |
1110 |
14-M22 |
|
|
500 |
100 |
620 |
585 |
600 |
1210 |
14-M22 |
|
|
600 |
100 |
825 |
685 |
700 |
1460 |
14-M27 |
|
|
700 |
100 |
840 |
800 |
800 |
1680 |
16-M27 |
|
|
800 |
120 |
950 |
905 |
800 |
1910 |
16-M30 |
|
|
900 |
120 |
1050 |
1005 |
800 |
2130 |
20-M30 |
|
|
1000 |
160 |
1160 |
1115 |
900 |
2380 |
20-M30 |
|
|
1.0MPa |
50 |
40 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
40 |
145 |
120 |
180 |
305 |
4-M16 |
|
|
80 |
50 |
160 |
135 |
220 |
330 |
4-M16 |
|
|
100 |
50 |
180 |
155 |
220 |
380 |
4-M16 |
|
|
125 |
50 |
210 |
185 |
240 |
415 |
4-M16 |
|
|
150 |
80 |
240 |
210 |
280 |
490 |
4-M20 |
|
|
200 |
60 |
295 |
265 |
280 |
550 |
4-M20 |
|
|
250 |
70 |
350 |
320 |
360 |
693 |
8-M20 |
|
|
300 |
80 |
400 |
368 |
400 |
796 |
8-M20 |
|
|
350 |
90 |
460 |
428 |
400 |
895 |
10-M20 |
|
|
400 |
120 |
515 |
482 |
500 |
1004 |
10-M22 |
|
|
450 |
120 |
565 |
532 |
500 |
1110 |
14-M22 |
|
|
500 |
130 |
620 |
585 |
600 |
1210 |
14-M22 |
|
|
600 |
140 |
825 |
685 |
700 |
1460 |
14-M27 |
|
|
700 |
140 |
840 |
800 |
800 |
1680 |
16-M27 |
|
|
800 |
150 |
950 |
905 |
800 |
1910 |
16-M30 |
|
|
900 |
150 |
1050 |
1005 |
800 |
2130 |
20-M30 |
|
|
1000 |
200 |
1160 |
1115 |
900 |
2380 |
20-M30 |
