截止阀系列

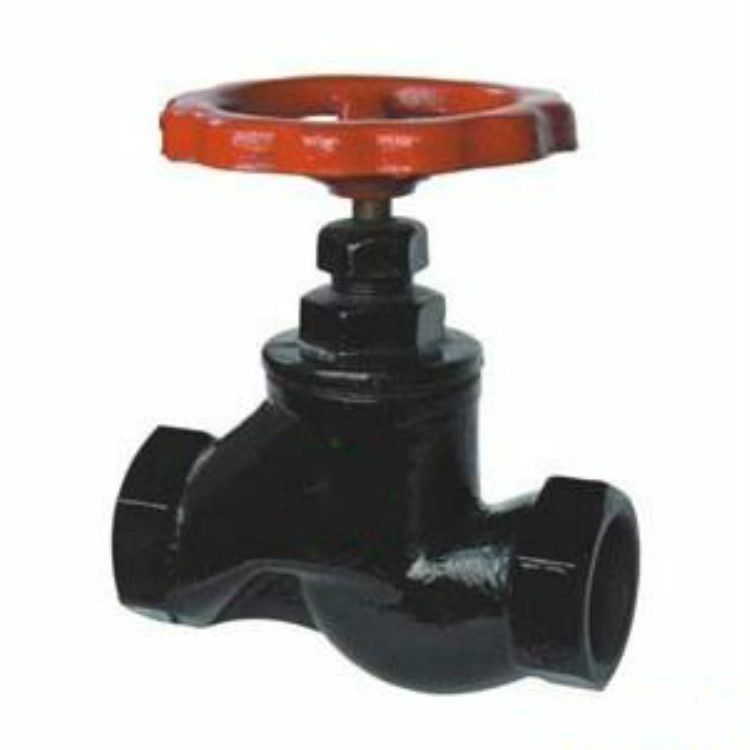

J11T-16铸铁内螺纹截止阀
详细信息
：
铸铁内螺纹截止阀
截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
铸铁截止阀用途：
铸铁截止阀安装在管路上，作启闭用，J41T-16型适用于工作温度≤200℃的水、蒸汽介质管路上，J41W-16型适用于工作温度≤200℃的油品介质管路上。
|
截止阀型号：J11T J11W |
公称通径：15MM-50MM |
使用压力：1.0MPA -1.6MPA |
|
连接方式：螺纹连接 |
截止阀形式：手动 |
主要功能：起开关作用 |
|
使用介质：水.油品.蒸汽 |
截止阀材质：HT200铸铁 |
标准：机械部标准或定做非标 |
铸铁截止阀主要技术参数:
|
型号
|
公称压力
|
试验压力
|
工作温度
|
适用介质
|
|
|
强度
|
密封
|
||||
|
J11T-16
|
1.6
|
2.4
|
1.8
|
≤200
|
水、蒸气
|
|
J11X-16
|
1.6
|
2.4
|
1.8
|
≤200
|
水
|
铸铁截止阀主要外形尺寸 :
|
型号
|
公称压力
DN(mm) |
尺寸(mm)
|
重量kg
|
||
|
L
|
H
|
D0
|
|||
|
J11T-16
J11X-16 |
15
|
65
|
100
|
60
|
0.66
|
|
20
|
75
|
104
|
60
|
0.92
|
|
|
25
|
90
|
120
|
75
|
1.53
|
|
|
32
|
105
|
124
|
75
|
1.9
|
|
|
40
|
120
|
136
|
100
|
2.4
|
|
|
50
|
140
|
148
|
100
|
3.4
|
|
