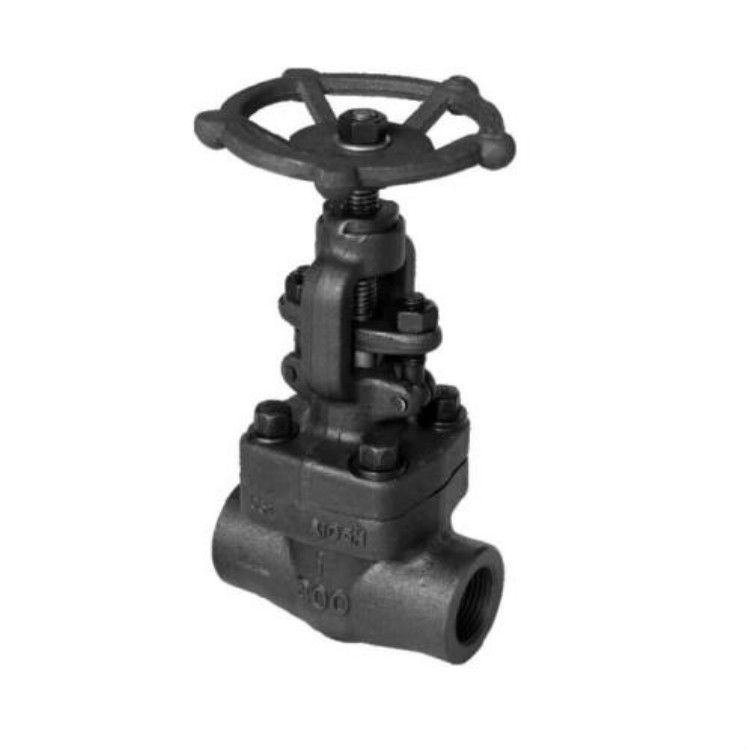

J61Y锻钢焊接截止阀

J61Y锻钢焊接截止阀

详细信息 :

【产品用途】

j61y、j61h锻钢截止阀系列产品不仅适用于中低压,而且适用于高压,在石油、化工、制药、化肥、电力行业等各种的工况上,起着截断或接通调节管路的介质。

【常见型号】

锻钢截止阀常见的型号有j11h、j11y、j41h、j41y、j61h、j61y等。

【阀门特点】

1、结构紧凑、造型美观、缩径流道,结构特征:B.B或W.B。

2、密封面采用合金钢或硬质合金,密封副材料配对合理,使用寿命长。

3、阀瓣为圆锥形,阀杆设有倒密封,密封性好。阀杆表面经氮化处理,具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨,密封可靠,操作灵活,启闭力矩小。

4、可选用各种配管标准及连接形式(如:承插焊、对焊、螺纹连接)。

【执行标准】

设计标准采用ASME B 16.34、BS 5352;

结构长度标准采用ASME B16.10;

连接法兰则采用ASME B16.5;

螺纹端则采用ASME B1.20.1;

承插焊端则采用ASME B 16.5、ASME B16.11;

试验和检验标准则采用API 598、BS 6755;

【性能参数】

工作压力(MPa) 1.6~42.0 (Calss150-Calss2500)
口径(mm) DN15-DN50 1/2″-2″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 A105  LF2 F11  F5 F304  F304L  F321 F316  F347  F316L
阀瓣 A105  LF2 F11  F5 F304  F304L  F321 F316  F347  F316L
阀杆 A105  LF2 F11  F5 F304  F304L  F321 F316  F347  F316L
密封面 不锈钢司太立合金

【结构示意图】

锻钢截止阀结构示意图

【外形尺寸】

J61Y、J61H锻钢截止阀外形尺寸图1
J61Y、J61H锻钢截止阀外形尺寸图2
J61Y、J61H锻钢截止阀外形尺寸图3
J61Y、J61H锻钢截止阀外形尺寸图4
