截止阀系列

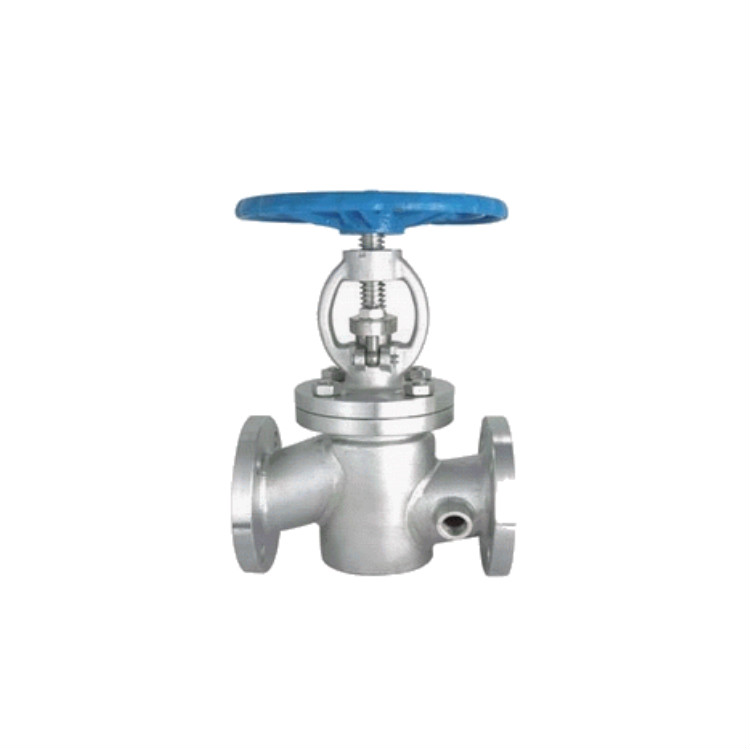

BJ41W保温截止阀
详细信息
：
【产品说明】
BJ41W、BJ41Y保温截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
【常见型号】
保温截止阀常见的型号有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。
【结构和特征】
保温截止阀的设计与制造符合API602，BS5352和ASME B16.34；检验与测试按API 598，标记按MSS-SP-25;
全径或缩径;
明杆支架式(OS&Y);
自定心压板压套式;
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;
整体式上密封座;
承插端符合ASME B16.11;
螺纹连接端(NPT)符合ANSI/ASME B1.20.1;
阀瓣可变换为节流型、针型、球型和止回型。
【结构示意图】
【零件材料】
| 零件名称 | CS to ASTM | AS to ASTM | AS to ASTM | |
| Type F316(L) | Type F316(L) | Type F304(L) | Type F316(L) | |
| 阀体 | Type A105 | A182F22 | A182F304(L) | A182F316(L) |
| 垫片 | 316夹柔性石墨+graphite | 316夹柔性石墨 SS+PTFE | ||
| 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 圆柱销 | A276 420 | |||
| 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 阀杆螺母 | ||||
| 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 铭牌 | SS | |||
| 手轮 | A197 | |||
| 填料压板 | A216 WCB | A351 Cf8 | ||
| 填料 | Flexible Graphite | PTFE | ||
| 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | |
| 适用温度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | |
