球阀系列

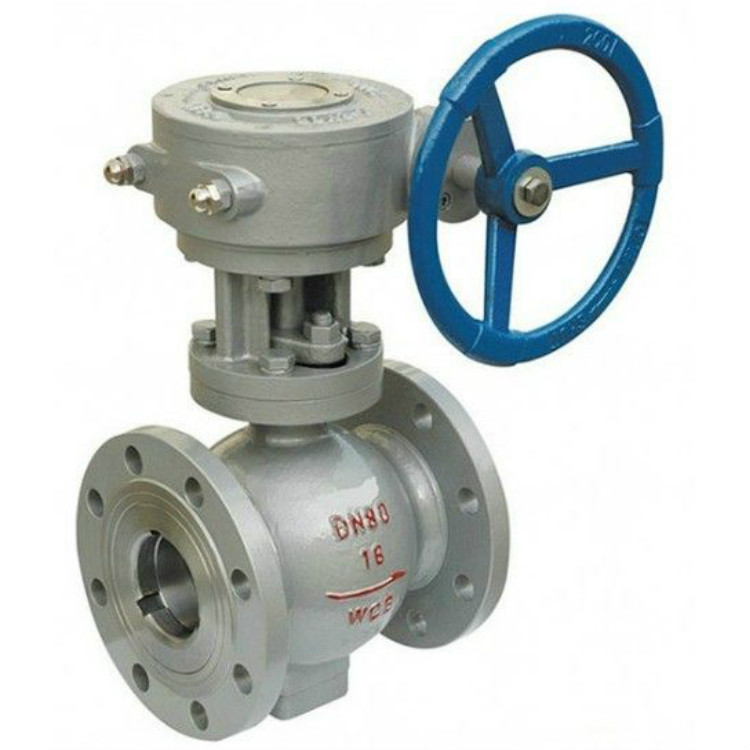

PQ340H偏心半球阀
详细信息
：
PQ340偏心半球阀结构设计类似三偏心硬密封蝶阀，具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。
产品特征：
1.密封副（阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；
2.密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；
3.密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。
4.可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。
侧装式偏心半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种，八个压力等级（PN0.25～10.0Mpa）数百个规格(40～1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹，氧化铝行业的矿浆、母液和氧化铝粉输送，电力行业的水力（或干）除灰，石化行业，燃气行业等场合。
性能规范：
|
压力等级 |
公称压力PN（MPa） |
||||||||
|
0.25 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
||
|
壳体试验压力 |
0.38 |
0.9 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
|
密封试验压力 |
高压液体密封试验 |
0.28 |
0.66 |
1.1 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
|
低压气体密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用工况 |
适用介质 |
见“各行业适用范围” |
|||||||
|
适用温度 |
≤425℃ |
||||||||
|
驱动方式 |
手动（3）、电动（9）、气动（6）等 |
||||||||
|
公称通径 |
DN40～1000mm |
||||||||
|
适用规范 |
设计制造 |
GB12237-89 |
|||||||
|
结构长度 |
GB12221-89 |
||||||||
|
法兰尺寸 |
GB9113-2000、也可按用户要求的API 6D-94 |
||||||||
|
检验试验 |
JB/T9092-99、GB/T13927-92 |
||||||||
通用阀：
设计合理，结构紧凑，具有流通阻力小，密封性好，操作轻便灵活，特别适应水、污水、蒸汽、纸浆等介质的低压管网，能够配制电动、气动装置，可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)
煤粉喷吹专用：
用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备，广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构，流道畅通，不会出现积灰堵塞现象，密封副采用Co－Cr－W合金材质，经过特殊热处理，阀门抗冲刷耐磨损，同时阀门偏心球面具有自动补偿的性能，通过蜗轮上调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果。(含尘气体、颗粒流体)
石油化工专用：
针对石油化工行业使用压力高、温度高，充满易燃、易爆、一般弱酸弱碱易腐蚀的介质，具有密封性好，耐腐蚀，启闭轻便，能够自动切除阀面结垢物等特点，适用于原油、重油等介质输送以及石油裂解，食品制作等工艺流程。（石油、天然气、煤气、水等）
高炉煤气、燃气专用：
密封副采用Cr—Mn—Si硬质合金，耐火防爆防静电，密封副抗高温560℃，其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上，特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。（高炉煤气、天然气、含尘气体等）
料浆混流体专用：
输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质zui理想的工艺阀门，能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特，具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料浆灰渣等含颗粒物质输送)
管线专用：
属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。(煤粉喷吹及燃气输送)。
