球阀系列

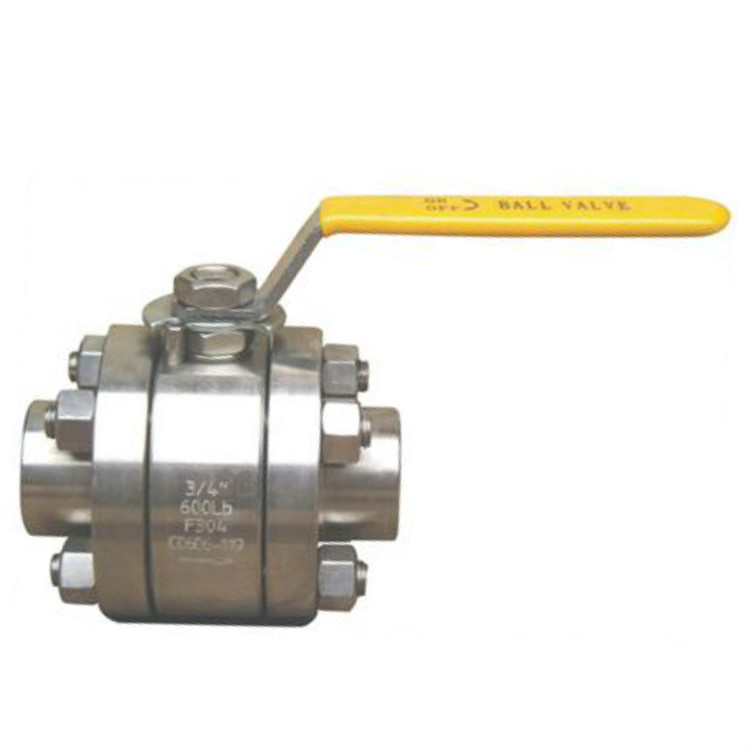

Q61N/PEEK高压焊接球阀
详细信息
：
一、Q61N高压球阀产品特征：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
二、Q61N高压球阀PN16MPa主要连接尺寸及重量：
|
型号 |
公称压力 |
尺寸（mm) |
|||||
|
L |
L1 |
D |
D1 |
H |
L0 |
||
|
Q61F/N-160 Q661F/N-160 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
|
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
|
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|
三、Q61N高压球阀PN32MPa主要连接尺寸及重量：
|
型号 |
公称压力 |
气动装置 |
尺寸（mm) |
|||||
|
L |
L1 |
D |
D1 |
H |
L0 |
|||
|
Q61F/N-160 Q661F/N-320 |
10 |
QD60 |
150 |
60 |
90 |
18 |
58 |
220 |
|
15 |
QD100 |
170 |
70 |
100 |
23 |
62 |
220 |
|
|
20 |
QD100 |
191 |
81 |
110 |
29 |
75 |
250 |
|
|
25 |
QD100 |
205 |
95 |
115 |
36 |
80 |
250 |
|
|
32 |
QD150 |
230 |
110 |
150 |
43 |
96 |
300 |
|
|
40 |
QD150 |
260 |
120 |
170 |
49 |
111 |
400 |
|
|
50 |
QD150 |
330 |
140 |
200 |
61 |
128 |
400 |
|
|
65 |
|
360 |
150 |
225 |
80 |
180 |
500 |
|
|
80 |
|
380 |
160 |
270 |
105 |
200 |
600 |
|
|
100 |
|
430 |
188 |
320 |
118 |
245 |
800 |
|
四、Q61N高压球阀主要零件材料：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q61N-160/320C Q661N-160/320C |
A105、45 |
1C18Ni9Ti12Mo9Ti |
铸铁WCB |
聚四氟乙烯PTFE 增强聚四氟乙烯VUILUK PTFE 对位聚苯PPL |
聚四氟乙烯PTFE 对位聚苯PPL |
|
硝酸类 |
Q61N-160/320P Q661N-160/320P |
304/1C18Ni9Ti |
304/1C18Ni9Ti |
|||
|
醋酸类 |
Q61N-160/320R Q661N-160/320R |
316/1C18Ni9Ti12Mo2Ti |
316/1C18Ni9Ti12Mo2Ti |
五、Q61N高压球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
