球阀系列

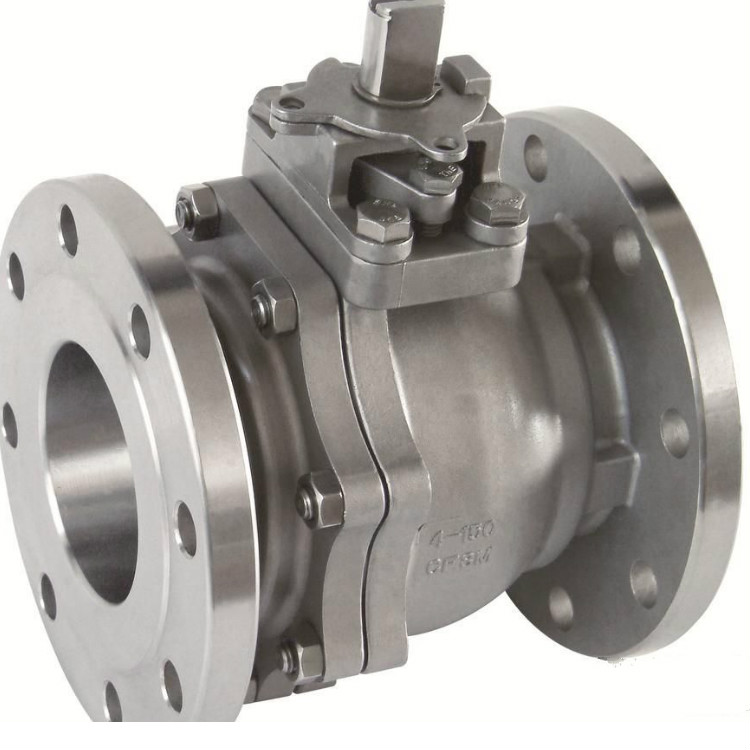

Q41F美标法兰球阀
详细信息
：
美标法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。 它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003
美标法兰球阀标准
设计与制造按ANSI B16.34，JIS 2071结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003
试验压力
|
试验项目
|
壳体试验
|
密封试验
|
上密封试验
|
气密封试验
|
|||||
|
介质
|
水
|
气
|
|||||||
|
单位
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
|
压力等级 (磅级)
|
150
|
3.1
|
450
|
2.2
|
315
|
2.2
|
315
|
0.5-0.7
|
60-100
|
|
300
|
7.8
|
1125
|
5.6
|
815
|
5.6
|
815
|
|||
|
400
|
10.3
|
1500
|
7.6
|
1100
|
7.6
|
1100
|
|||
|
600
|
15.3
|
2225
|
11.2
|
1630
|
11.2
|
1630
|
|||
|
900
|
23.1
|
3350
|
16.8
|
2440
|
16.8
|
2440
|
|||
美标法兰球阀主要零件材料
|
名称
|
材料
|
||||||||
|
阀体
阀盖 |
A216WCB
|
A352 LCB
|
A217WC6
|
A217WC9
|
A217 C5
|
A351 CF8
|
A351 CF8M
|
A351 CF3
|
A351 CF3M
|
|
球体
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
||||
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
||||
|
手柄
|
KTH350-10
|
||||||||
|
螺柱
|
A193-B7 A320-L7 A193-B8
|
||||||||
|
螺母
|
A194-2H A194-7 A194-8
|
||||||||
美标法兰球阀主要连接尺寸
|
型号
|
规格 (mm)
|
尺寸 (mm)
|
||||||||
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
|
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb |
1/2″
|
15
|
108
|
89
|
60.5
|
35
|
12
|
4-Φ15
|
68
|
115
|
|
3/4″
|
20
|
117
|
98
|
70
|
43
|
12
|
4-Φ15
|
75
|
130
|
|
|
1″
|
25
|
127
|
108
|
79.5
|
51
|
12
|
4-Φ15
|
85
|
150
|
|
|
11/4″
|
32
|
140
|
117
|
89
|
64
|
13
|
4-Φ15
|
96
|
190
|
|
|
11/2″
|
40
|
165
|
127
|
98.5
|
73.2
|
15
|
4-Φ15
|
107
|
230
|
|
|
2″
|
50
|
178
|
152
|
120.7
|
92
|
16
|
4-Φ19
|
118
|
240
|
|
|
21/2″
|
65
|
190
|
177.8
|
139.7
|
104.7
|
18
|
4-Φ19
|
145
|
280
|
|
|
3″
|
80
|
203
|
190.5
|
152.4
|
127
|
19
|
4-Φ19
|
160
|
310
|
|
|
4″
|
100
|
229
|
229
|
190.5
|
157
|
24
|
8-Φ19
|
185
|
330
|
|
|
5″
|
125
|
356
|
254
|
216
|
185.7
|
26
|
8-Φ22
|
230
|
600
|
|
|
6″
|
150
|
394
|
279
|
241.3
|
216
|
26
|
8-Φ22
|
260
|
800
|
|
|
8″
|
200
|
457
|
343
|
298.5
|
270
|
29
|
8-Φ22
|
310
|
1000
|
|
|
10″
|
250
|
533
|
406
|
362
|
324
|
31
|
12-Φ25
|
350
|
1200
|
|
美标法兰球阀主要连接尺寸
|
型号
|
规格(mm)
|
尺寸 (mm)
|
||||||||
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
|
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb Q641F/H/Y-300LbY |
1/2″
|
15
|
140
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
72
|
115
|
|
3/4″
|
20
|
152
|
117
|
82.5
|
43
|
16
|
4-Φ19
|
75
|
130
|
|
|
1″
|
25
|
165
|
124
|
89
|
51
|
18
|
4-Φ19
|
85
|
150
|
|
|
11/4″
|
32
|
178
|
133
|
98.5
|
64
|
19.5
|
4-Φ19
|
95
|
180
|
|
|
11/2″
|
40
|
190
|
156
|
114.3
|
73.2
|
21
|
4-Φ22
|
110
|
230
|
|
|
2″
|
50
|
216
|
165
|
127
|
92
|
23
|
8-Φ19
|
120
|
240
|
|
|
21/2″
|
65
|
241
|
190.5
|
149.4
|
104.7
|
26
|
8-Φ22
|
150
|
280
|
|
|
3″
|
80
|
283
|
210
|
168.5
|
127
|
29
|
8-Φ22
|
165
|
310
|
|
|
4″
|
100
|
305
|
254
|
200.2
|
157
|
32
|
8-Φ22
|
190
|
330
|
|
|
5″
|
125
|
381
|
279
|
235
|
185.7
|
35
|
8-Φ22
|
240
|
600
|
|
|
6″
|
150
|
403
|
318
|
270
|
216
|
37
|
12-Φ22
|
270
|
800
|
|
|
8″
|
200
|
502
|
381
|
330
|
270
|
42
|
12-Φ25
|
315
|
1000
|
|
|
10″
|
250
|
568
|
445
|
387.5
|
324
|
48
|
16-Φ29
|
380
|
1200
|
|
美标法兰球阀主要连接尺寸
|
型号
|
规格 (mm)
|
尺寸(mm)
|
||||||||
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|
|
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb Q641F/H/Y-600Lb |
1/2″
|
15
|
165
|
95
|
66.5
|
35
|
15
|
4-Φ15
|
88
|
115
|
|
3/4″
|
20
|
190
|
118
|
82.5
|
43
|
16
|
4-Φ19
|
98
|
130
|
|
|
1″
|
25
|
216
|
124
|
89
|
51
|
18
|
4-Φ19
|
105
|
150
|
|
|
11/2″
|
40
|
241
|
156
|
114.3
|
73.2
|
23
|
4-Φ22
|
135
|
180
|
|
|
2″
|
50
|
292
|
165
|
127
|
92
|
26
|
8-Φ19
|
155
|
240
|
|
|
3″
|
80
|
356
|
210
|
168.2
|
127
|
32
|
8-Φ22
|
175
|
280
|
|
|
4″
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
210
|
330
|
|
|
6″
|
150
|
559
|
356
|
292
|
216
|
48
|
12-Φ29
|
340
|
800
|
|
|
8″
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ32
|
400
|
1000
|
|
|
10″
|
250
|
787
|
508
|
432
|
324
|
64
|
16-Φ35
|
440
|
1200
|
|
