H42W不锈钢立式止回阀
详细信息
：
产品概述：

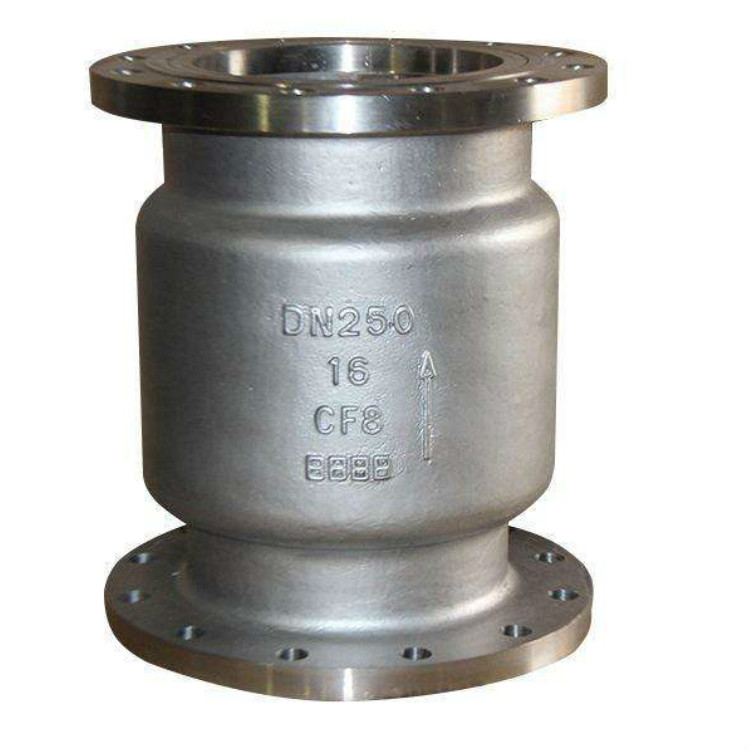

H42W不锈钢立式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要性能规范：
|
型号 |
公称压力 |
试验压力P3(MPa) |
适用温度(℃) |
适用介质 |
|
|
壳体 |
密封 |
||||
|
H42W-16C |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
|
H42W-16P |
≤200 |
弱腐蚀介质 |
|||
|
H42W-25P |
2.5 |
3.75 |
2.75 |
||
|
H42W-25R |
腐蚀性介质 |
||||
|
H42W-40P |
4.0 |
6.0 |
4.4 |
弱腐蚀性介质 |
|
|
H42W-40R |
腐蚀性介质 |
||||
|
H42Y-40 |
水、油品 |
||||
主要零件材料：
|
零件名称 |
阀体、阀瓣 |
导向阀 |
密封面 |
|
H42W-16C |
碳钢 |
碳钢 |
碳钢 |
|
H42W-16P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
|
H42W-25P |
|||
|
H42W-40P |
|||
|
H42W-25R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
|
H42W-40R |
|||
|
H42Y-40 |
碳钢 |
碳钢 |
堆焊硬质合金 |
结构图及主要连接尺寸：
|
公称通径DN |
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
|
25 |
115 |
115 |
85 |
65 |
16 |
2 |
4-ф14 |
|
32 |
120 |
135 |
100 |
78 |
18 |
3 |
4-ф18 |
|
40 |
130 |
145 |
110 |
85 |
18 |
3 |
4-ф18 |
|
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-ф18 |
|
65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-ф18 |
|
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-ф18 |
|
100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-ф23 |
|
125 |
250 |
270 |
220 |
168 |
28 |
3 |
8-ф25 |
|
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-ф25 |
|
200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-ф25 |
