止回阀系列

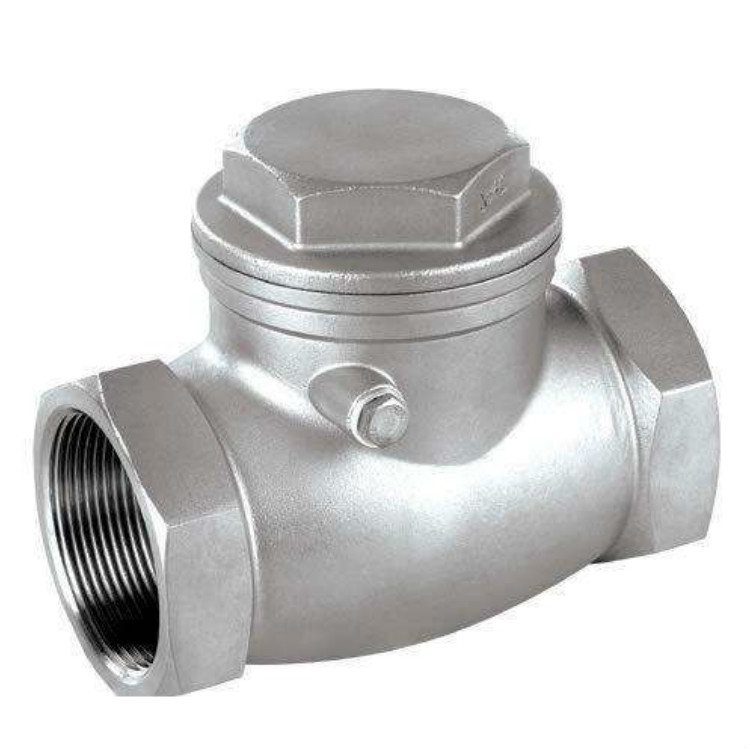

H14W不锈钢内螺纹旋启式止回阀
详细信息
：
【产品用途】
H14W-16R、H14W-16P 型内螺纹不锈钢止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
【性能参数】
|
型号
|
H14W-16T
|
|
|
工作压力（MPa）
|
1.6
|
|
|
适用温度（℃）
|
≤150
|
|
|
适用介质
|
水、蒸汽、油品
|
|
|
材料
|
阀体、阀盖、阀瓣
|
黄铜
|
|
销轴
|
不锈钢
|
|
|
密封面
|
黄铜
|
|
|
型号
|
H14W-16P
|
|
|
工作压力（MPa）
|
1.6
|
|
|
适用温度（℃）
|
－20～180
|
|
|
适用介质
|
水、轻微腐蚀性气液体、饱和蒸汽、直饮水
|
|
|
材料
|
阀体、阀盖
|
不锈钢
|
|
阀瓣
|
不锈钢
|
|
|
密封面
|
不锈钢
|
|
主要连接外型尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
| A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
【结构图片】
