止回阀系列

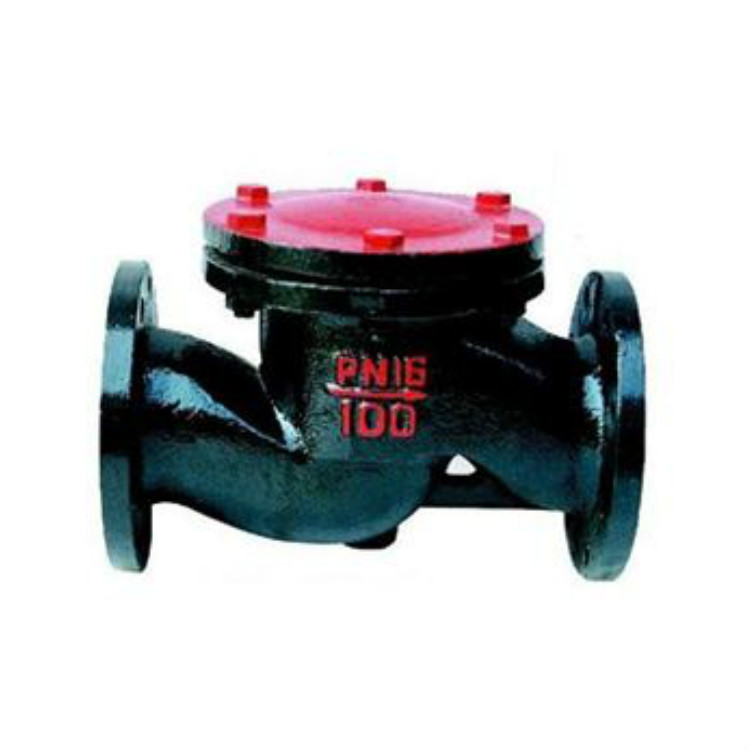

H41T升降式铸铁止回阀
详细信息
：
性能规范
|
型号 |
公称 |
试验压力 |
工作 |
通用 |
|
|
强度（水） |
密封（水） |
||||
|
H41T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
H41T铸铁升降式止回阀主要零件材料
|
零件名称 |
材料 |
|
阀体 |
灰铸铁 |
|
阀盖 |
灰铸铁 |
|
阀瓣 |
铸铁铁加黄铜 |
H41T铸铁升降式止回阀外形尺寸和连接尺寸
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
重量（kg） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
S |
|||
|
H41t-16 |
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
65 |
32 |
3 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
84 |
36 |
4.5 |
|
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
96 |
42 |
7 |
|
|
50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
115 |
42 |
9.5 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
145 |
50 |
13.5 |
|
|
H41t-16 |
80 |
310 |
195 |
160 |
135 |
22-2 |
8-18 |
156 |
|
24.5 |
|
100 |
350 |
215 |
180 |
155 |
24-3 |
8-18 |
170 |
|
32.5 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
201 |
|
50 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
238 |
|
70 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
245 |
|
|
|
H41T铸铁升降式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
铸铁升降式止回阀的安装应注意以下事项
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
