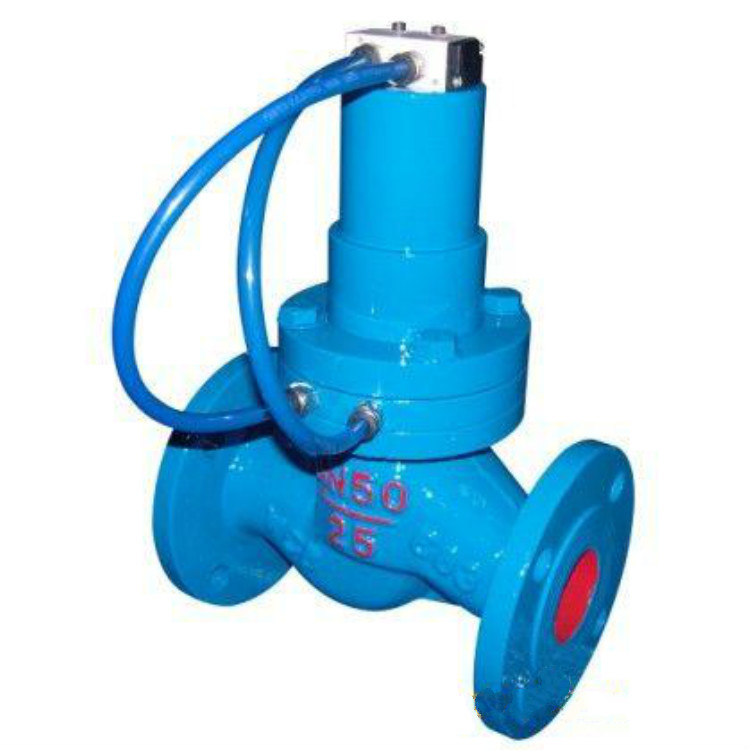

ZCQ气控电磁阀
详细信息
：
ZCQ气控电磁阀适用于工作压力为0~0.8MPa,工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压煤气管道的自控系统。
主要技术参数
|
公称通径(mm)
|
25
|
50
|
65
|
80
|
100
|
||||
|
工作压力
|
0~0.8MPa
|
||||||||
|
适用介质
|
气、水、液、蒸汽、煤气
|
||||||||
|
控制压力
|
0.1~0.65MPa
|
||||||||
|
控制介质
|
气
|
||||||||
|
环境温度
|
-10~+50℃
|
||||||||
|
高介质温度
|
120℃
|
||||||||
|
电源
|
AC220V(+10%-15%) 50Hz±5%或定制
|
||||||||
|
温升
|
80℃
|
||||||||
|
外形尺寸(H×L)mm
|
200×125
|
350×230
|
374×250
|
420×260
|
490×320
|
||||
|
接管形式
|
内螺纹G1″
|
法兰4孔ø18
(中心圆ø125)
|
法兰4孔ø18
(中心圆ø145)
|
法兰4孔ø18
(中心圆ø150)
|
法兰4孔ø18
(中心圆ø170)
|
||||
工作压力与控制压力对表
|
工作压力
|
0
|
0.1
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
0.8
|
|
小控制压力
|
0.1
|
0.15
|
0.2
|
0.3
|
0.4
|
0.45
|
0.5
|
0.58
|
0.63
|
订货须知：
一、①ZCQ气控电磁阀产品名称与型号②ZCQ气控电磁阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZCQ气控电磁阀型号，请按ZCQ气控电磁阀型号直接向我们明科销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
