电磁阀系列

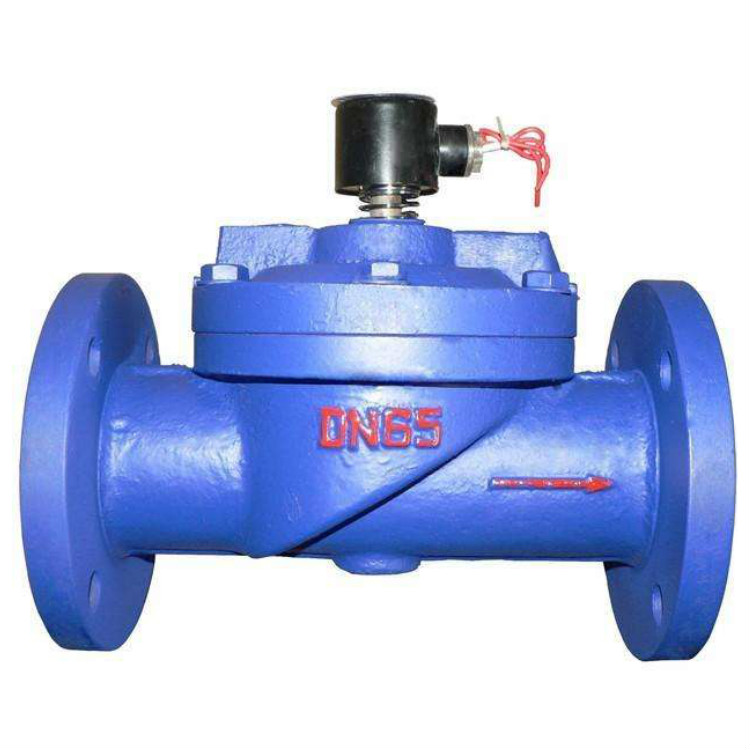

ZCS（DF)水用法兰电磁阀
详细信息
：
ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭讯速，可靠性高等特点。结构特点：结构简单，体积小，密封性能好，维修方便。
ZCS水用电磁阀型号规格说明：
ZCS水用电磁阀结构原理：
水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
技术参数：
|
工作介质 |
水、粘度≤4°E的油及其它非腐蚀性流体 |
||||||||||||||
|
介质温度℃ |
≤60 |
||||||||||||||
|
公称压力（MPa） |
1.0 |
||||||||||||||
|
工作压差（MPa） |
0.05～1.0 |
0.1～1.0 |
0.15～1.0 |
||||||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||||||
|
额定流量系数（kv） |
按JB/T352-94规定 |
||||||||||||||
|
泄漏量（ml/min） |
按JB/T352-94-F规定 |
||||||||||||||
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
功耗 |
36VA |
50VA |
|||||||||||||
防爆接线说明：
|
防爆标志 |
dⅡBT4 |
|
防爆证编号 |
CE991010 |
|
出线口接线 |
内螺纹M20×1.5 |
|
环境温度 |
-40-+60℃ |
ZCS水用电磁阀主要外形及安装尺寸：
