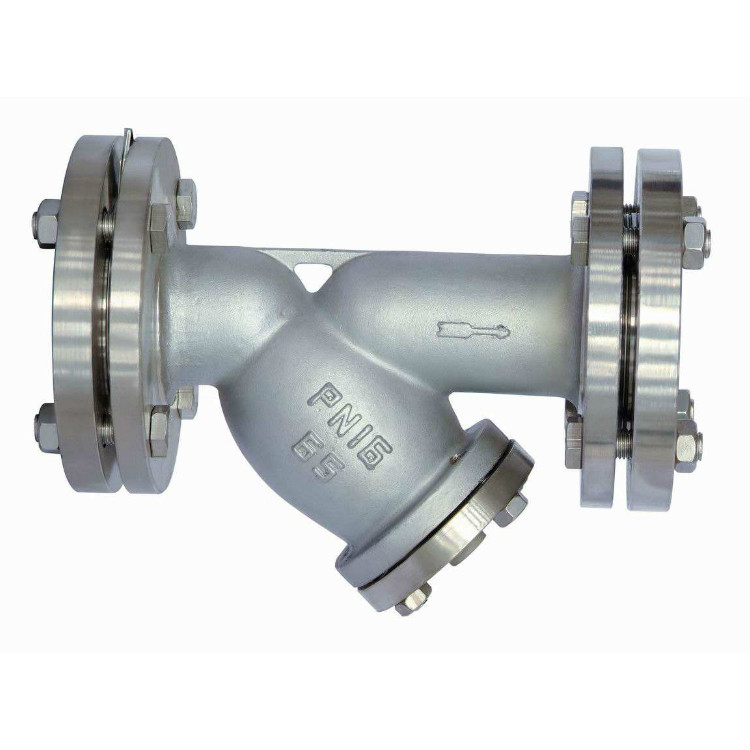

Y型过滤器（GL41H)
详细信息
：
Y型过滤器（GL41H)是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。目前我国基本上都采用R406型除污器，该除污器体积大，阻力大安装不方便，而且排污的时间长，成本高，未能很好的满足广大客户的需求。
产品概述
我们厂针对以上问题，进行改进制作，研制成三大类系列过滤器，其外形基本相同（Y型），内部件全部采用不锈钢，坚固耐用。该过滤器体积小，滤眼细，阻力小，效率高，安装检修方便，成本低，能满足各种管道的需求。
主要技术参数
| 型号 | 公称压力PN(MPa) | 壳体试验压力(MPa) | 工作压力(MPa) |
| SY4P | 1.0 | 1.5 | 1.0 |
| YSTF | 1.6 | 2.4 | 1.6 |
主要零部件材料
| 零件名称 | 管体 | 滤网 | 伸缩拉杆 | O形圈 |
| 材料 | 灰铸铁或球墨铸铁铸钢 | 不锈钢 | 碳钢镀锌 | 丁腈橡胶 |
主要外形连接尺寸
SY4P-10/16/25型 单位：mm
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| L | 螺纹 | ||||||||||||
| 法兰 | 250 | 280 | 350 | 400 | 440 | 500 | 580 | 670 | 780 | 850 | 850 | 100 | |
| H | 螺纹 | ||||||||||||
| 法兰 | 198 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | 693 | 765 | |
| H1 | 螺纹 | ||||||||||||
| 法兰 | 270 | 295 | 344 | 422 | 485 | 602 | 710 | 815 | 844 | 872 | 978 | 1080 | |
YSTF-10/16型
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 300 | 320 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 |
| H | 155 | 183 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 |
| H1 | 195 | 245 | 295 | 344 | 415 | 485 | 602 | 710 | 815 | 844 | 872 |
产品外形尺寸图
