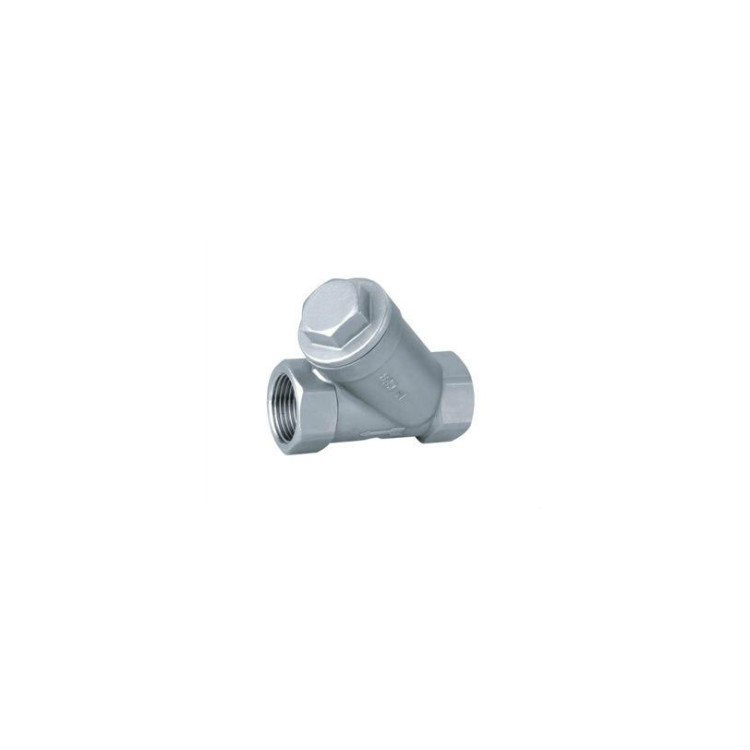

GL11丝扣过滤器
详细信息
：
产品概述
过滤器是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞，目前我要基本上都采用R406型除污器，该除污器体积大，阻力大安装不方便，而且排污的时间长，成本高，未能很好地满足广大用户的要求，我们厂针对以上问题，进行改进制作，研制成三大类系列过滤器，其外形基本同（Y型），内部件全部采用不锈钢，紧固面用，该过滤器体积小，滤眼烟，阻力小，效率高，安装检修方便，成本低，能满足各种管道的要求。
产品规格
| 规格 |
DN 15 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
DN 200 |
DN 250 |
DN 300 |
DN 350 |
DN 400 |
DN 450 |
DN 500 |
|
| 丝口连接 | L | 95 | 110 | 115 | 130 | 195 | ||||||||||||
| H | 75 | 85 | 95 | 120 | 135 | |||||||||||||
| 法兰连接 | L | 140 | 150 | 160 | 180 | 200 | 230 | 260 | 290 | 340 | 400 | 450 | 500 | 550 | 600 | 750 | 800 | 1000 |
| H | 120 | 140 | 150 | 170 | 190 | 220 | 290 | 310 | 360 | 430 | 550 | 620 | 680 | 750 | 820 | 860 | 1050 | |
主要技术参数
| 型号 | 连接形式 | 公称压力(Mpa) | 测压试验压力( Mpa) | 工作压力( Mpa) | 壳体材料 | 过滤网材料 | 网眼总面积 |
| SU4P-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 不锈钢 | 3-4DN |
| SU4P-10 | 内螺纹 | ||||||
| SY4P-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨 铸铁 | 不锈钢 | 3-4DN |
| SY4P-16 | 内螺纹 | ||||||
| SY4P-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | 不锈钢 | 3-4DN |
| SY4P-25 | 内螺纹 |
产品外形尺寸图
