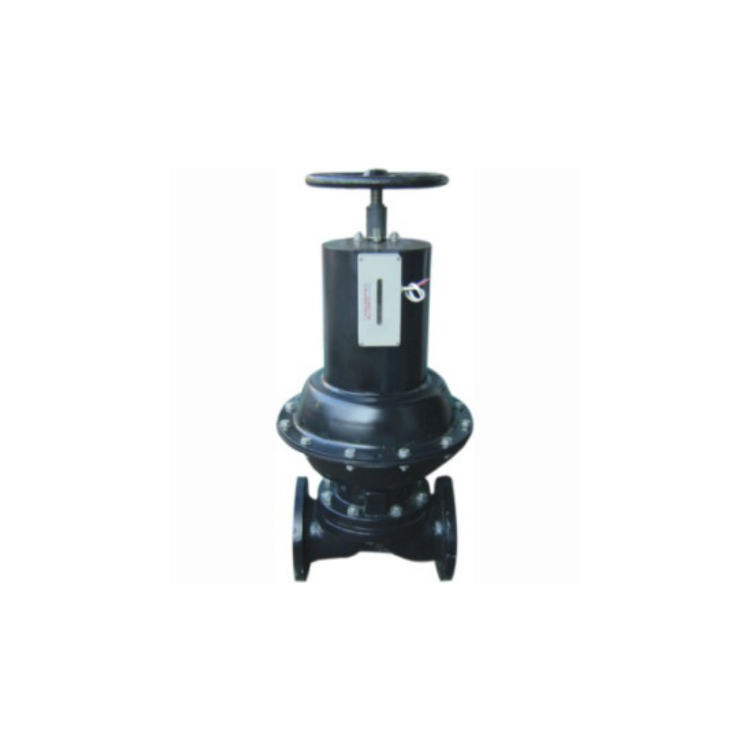

EG6B41J英标常闭式气动隔膜阀
详细信息
：
|
EG6B41J英标常闭式气动衬胶隔膜阀 产品说明
设计与制造：GB12239或BS5156
结构长度：GB12221或BS5156 法兰连接尺寸：GB4216.4或BS4504 试验与检验：GB/T13927或BS5156
主要零件材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁、碳钢 阀杆：碳钢、不锈钢 手轮：铸铁
测试
衬里层：电火花检测 试验与检验按BS6755标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
结构特点
隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏； 2. 流线型的流道，使得压力损失小； 3. 没有填料函，因此没有外漏； 4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀; 5. 隔膜可更换，维护费用低； 6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
EG6B41J气动常闭式衬胶隔膜阀，EG6B41J-10，EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。
性能规范
部件列表：1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
主要外形连接尺寸及重量
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
