衬胶阀门系列

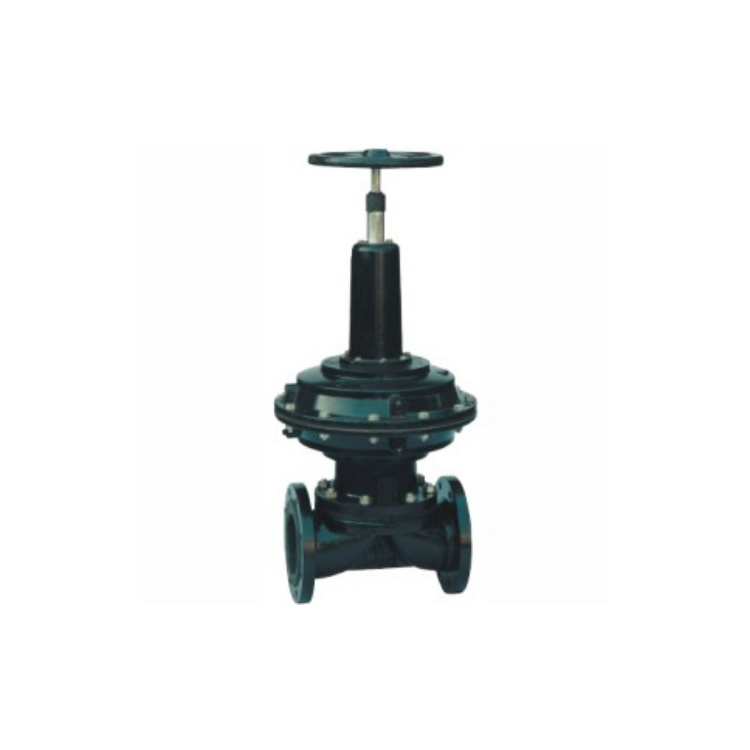

EG6K41J气动衬胶隔膜阀
详细信息
：
一、EG6K41J气动衬胶隔膜阀用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、EG6K41J气动衬胶隔膜阀主要材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
三、EG6K41J气动衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.
四、EG6K41J气动衬胶隔膜阀特点：
1.隔膜阀与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
7.隔膜阀采用标准：按照GB12239的规定，并符合BS5156的要求。
五、EG6K41J气动衬胶隔膜阀连接尺寸：
|
型号 |
公称通径 |
尺寸（mm） |
气动装置 |
质量 |
|||||||||||
|
L |
f |
D1 |
D |
D0 |
n-d |
H |
B |
代号 |
耗气量（cm3） |
气源压力（MPa） |
气源接头（in） |
||||
|
J型 |
W型 |
||||||||||||||
|
EG6B41J-16 |
20 |
121 |
117 |
2 |
75 |
105 |
140 |
4-13．5 |
343 |
168 |
68 |
163．87 |
0．3 |
1/8 |
6．3 |
|
25 |
131 |
127 |
2 |
85 |
115 |
140 |
4-13．5 |
345 |
168 |
68 |
196．65 |
0．3-0．4 |
1/8 |
7．3 |
|
|
32 |
150 |
146 |
2 |
100 |
140 |
140 |
4-17．5 |
363 |
260 |
68 |
229．4 |
0．3-0．4 |
1/8 |
8．3 |
|
