J23H/W外螺纹针形阀
详细信息
：

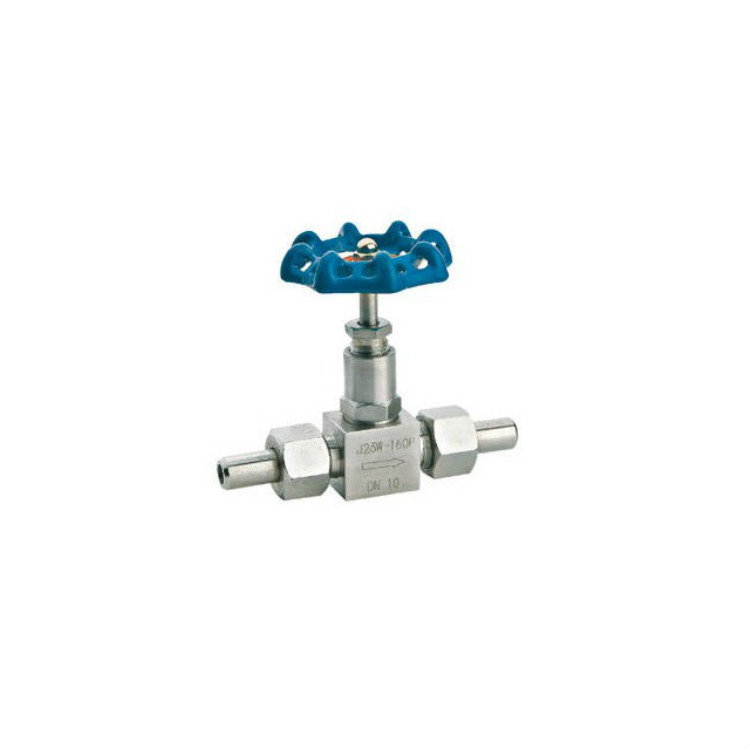

J23W-160P外螺纹高压针形阀产品概述：
针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
任何阀门的作用都是为了切断流体.根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等。
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体。
介质的密封，针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
适用介质：水、油品、蒸汽、石油气等
公称通径：6~40mm
工作压力：1.6～32.0MPa
适用温度：-20℃～570℃
材料：20#?1Cr18Ni9Ti?304?316?316L?12Cr1Mov等
主要零件材料/Materials of main parts
|
序号 NO. |
零件名称 Part name |
材质 Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈Plain washer |
PTFE RTFE |
|
3 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
6 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
ITEM NO. |
公称通径 DN Nominal bore |
M |
ø |
L1 |
L |
H |
D0 |
|
J23W/H-1 |
DN6 |
M20*1.5 |
ø14 |
66 |
140 |
96 |
63 |
|
J23W/H-2 |
DN10 |
M24*1.5 |
ø18 |
78 |
160 |
115 |
78 |
|
J23W/H-3 |
DN15 |
M30*2 |
ø22 |
94 |
180 |
122 |
100 |
|
J23W/H-4 |
DN20 |
M36*2 |
ø28 |
108 |
220 |
156 |
110 |
|
J23W/H-5 |
DN25 |
M39*2 |
ø33 |
110 |
230 |
170 |
140 |
作用：开启或切断管道中的流体介质
适用介质：水、油品、蒸汽、石油气等。
应用：针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分。
优点：针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者
液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
J23W-160P外螺纹高压针形阀结构图:
