JJM1针形阀
详细信息
：

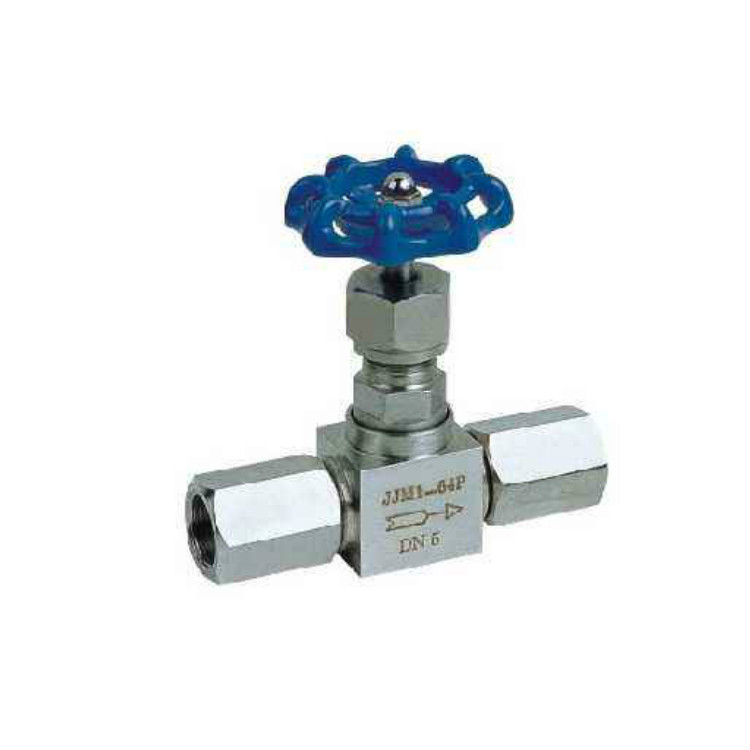

JJM1-1.6(32)P型不锈钢针型仪表阀产品概述：
一、产品[针型阀]的详细资料：
产品型号：JJM1-1.6(32)P型
产品名称：针型阀
二、主要零件材料：
|
零件名称 |
阀杆、阀盖、螺栓 |
阀杆、阀瓣、密封垫Stem、Disc、Gasket |
填料 |
垫片Gasket |
手轮Handwheel |
|
JJM1-160-DN5 |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀，柔性石墨 |
橡胶石棉板 Latex asbestos |
优质碳钢High grade carbon steel |
三、主要性能规范：
|
型号 |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
||
|
壳体 |
密封(液)Seal |
密封(气)Seal |
|||||
|
JJM1-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
|
C≤425 OC |
|||||||
四、不锈钢针型仪表阀主要外形及连接尺寸：
|
型号 |
公称直径DN（mm） |
尺寸 Dimension |
重量(kg)Weight |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M2 |
M1 |
|||
|
JJM1-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5 |
M20×1.5左 |
1.0 |
|
|
||||||||||
JJM1-1.6(32)P型不锈钢针型仪表阀结构图:
