针型阀系列

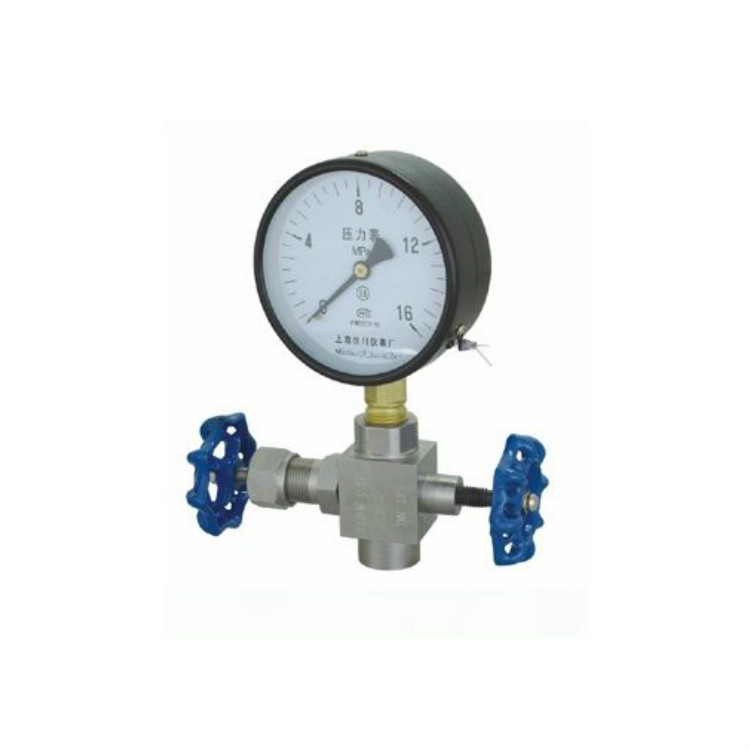

J19H压力表针形阀
详细信息
：
J19H-1.6/32P型压力表针形阀 外形尺寸图
J19H-1.6/32P型压力表针形阀 外形尺寸图
主要零件材料
|
零件名称 Part name |
阀体 BODY |
阀杆 Stem |
阀底座 Base |
填料 PACKING |
填料阀盖 Packing bonnet |
手轮 Hand wheel |
| J19H-320-DN6 |
碳钢 Carbon steel |
铬不锈钢 Cr,Stainless steel |
聚四氟乙烯、 柔性石墨 PTEF,Soft graphite |
碳钢 Carbon steel |
优质碳钢 High grade carbon steel |
|
| J19W-320P-DN15 |
铬镍不锈钢 Cr,Ni Stainless steel |
铬不锈钢 Cr,Stainless steel |
铬镍不锈钢 Cr,Ni Stainless steel |
不锈钢 Stainless steel |
||
主要性能规范
|
型号 Type |
公称压力（MPa） Nominal Pressure |
试验压力PS（MPa）Test pressure |
工作压力（MPa） Working Pressure |
工作温度(℃) Working Temperature |
适用介质 Suitable |
||
|
壳体 （MPa） Shell |
密封 （液） Seal |
密封 （气） Seal |
|||||
| J19H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ |
液化石油气水、酸、 蒸汽、油品等 Petroleum gas Water, Asic,Steam, Oil etc. |
| J19W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型及连接尺寸
|
型号 Type |
公称直径DN (mm) Nominal diameter |
尺寸 Dimensions |
重量（Kg） Weight |
|||||||
| L1 | Do | D2 | D1 | H | H1 | M1 | RC | |||
| J19H-320 | 6 | 100 | 65 | 14 | 5 | 100 | 110 | M20×1.5左 | - | 1.2 |
| J19W-320P | 15 | 85 | 65 | - | - | 100 | 110 | M20×1.5 | G1/2〞 | 1.0 |
