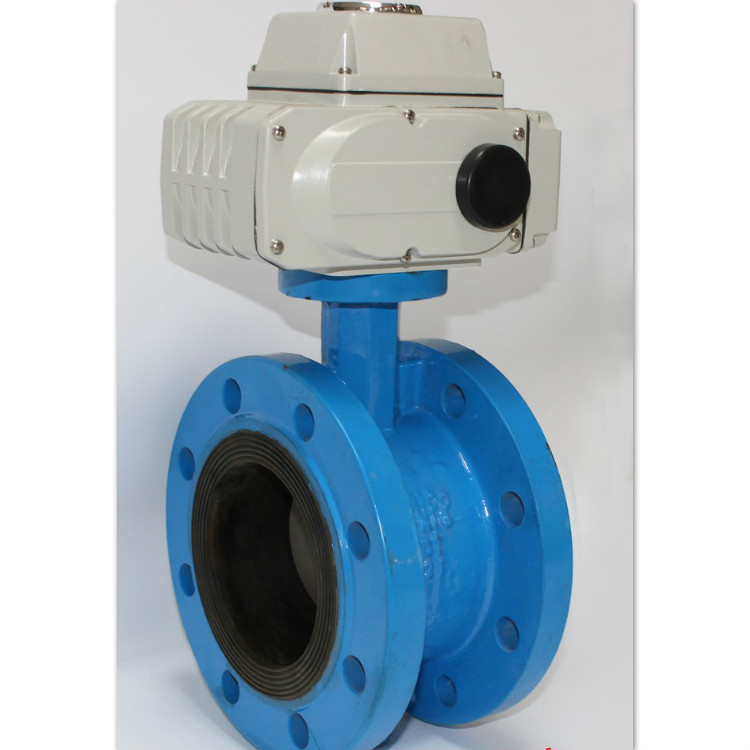

D941X/F电动软密封法兰蝶阀
详细信息
：
D941X/F-6/10/16 Z.Q.C.P.R电动法兰式软密封蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
类型：CH系列特点：
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。
主要技术参数
|
公称通径
|
DN（mm）
|
50～1200
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|||
主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
蝶阀密封材料选用和适用温度
|
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
|
英语简称
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型号代号
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
适用工作温度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
D941X/J-6/10/16 Z.Q.C.P.R电动法兰式软密封蝶阀
|
公称通径
|
长度
|
外形尺寸
(参考值) |
连接尺寸
(标准值) |
重量
（kg） |
|||||||||||||||
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||||||||||||||||
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
|
50
|
2
|
108
|
82.5
|
443
|
125
|
125
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
51
|
|
65
|
21/2
|
112
|
92.5
|
463
|
125
|
125
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
62
|
|
80
|
3
|
114
|
100
|
483
|
125
|
125
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
73.5
|
|
100
|
4
|
127
|
110
|
498
|
125
|
125
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
87
|
|
125
|
5
|
140
|
125
|
682
|
325
|
245
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
98
|
|
150
|
6
|
140
|
142.5
|
736
|
325
|
245
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
102
|
|
200
|
8
|
152
|
170
|
800
|
325
|
245
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
150
|
|
250
|
10
|
250
|
197.5
|
895
|
363
|
313
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
170
|
|
300
|
12
|
270
|
222.5
|
956
|
363
|
313
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
220
|
|
350
|
14
|
290
|
252.5
|
1029
|
363
|
313
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
350
|
|
400
|
16
|
310
|
282.5
|
1103
|
363
|
313
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
430
|
|
450
|
18
|
330
|
307.5
|
1186
|
465
|
439
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
550
|
|
500
|
20
|
350
|
335
|
1280
|
546
|
431
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
580
|
|
600
|
24
|
390
|
390
|
1321
|
546
|
556
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
850
|
|
700
|
28
|
430
|
447.5
|
1431
|
546
|
556
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
950
|
|
800
|
32
|
470
|
507.5
|
1542
|
546
|
556
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
1150
|
|
900
|
36
|
510
|
557.5
|
1800
|
617
|
706
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
1750
|
|
1000
|
40
|
550
|
615
|
2363
|
632
|
706
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
2100
|
|
1200
|
48
|
630
|
727.5
|
2583
|
632
|
706
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
2580
|
|
1400
|
56
|
710
|
837.5
|
2710
|
790
|
1338
|
1630
|
1560
|
1510
|
36-36
|
1675
|
1590
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
2990
|
|
1600
|
64
|
790
|
957.5
|
2845
|
868
|
1476
|
1830
|
1760
|
1710
|
40-36
|
1915
|
1820
|
1750
|
40-48
|
1930
|
1820
|
1750
|
40-56
|
3475
|
|
1800
|
72
|
870
|
1057.5
|
3060
|
868
|
1476
|
2045
|
1970
|
1918
|
44-39
|
2115
|
2020
|
1950
|
44-48
|
2130
|
2020
|
1950
|
44-56
|
4058
|
|
2000
|
80
|
950
|
1162.5
|
3350
|
965
|
1600
|
2265
|
2180
|
2125
|
48-42
|
2325
|
2230
|
2150
|
48-48
|
2345
|
2230
|
2150
|
48-62
|
4680
|
