电动阀门系列

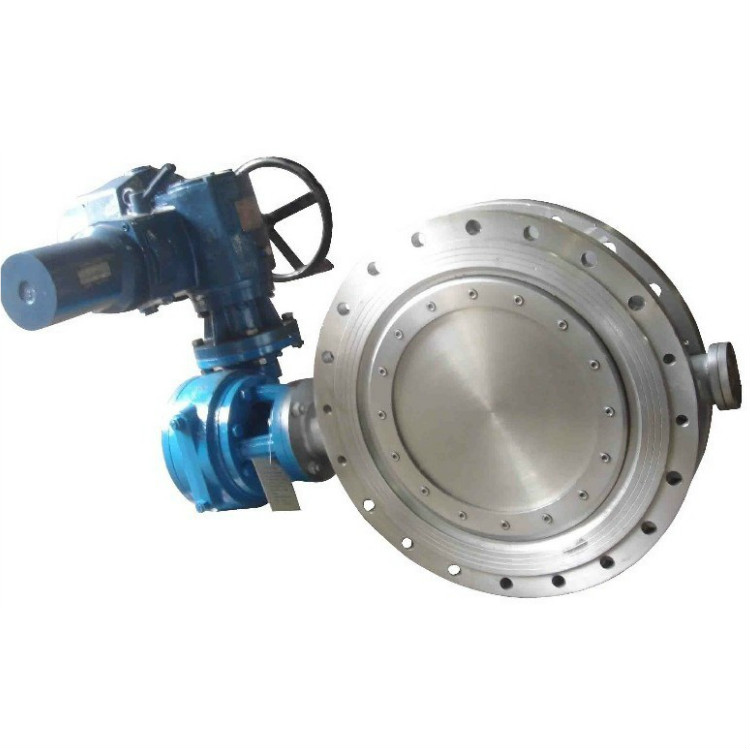

D943H/F/W电动硬密封法兰蝶阀
详细信息
：
电动三偏心蝶阀由回转式电动执行机构及三偏心蝶阀阀体组成，阀体采用三偏心金属硬密封结构，阀座及及密封面采用全不锈钢制作，具有良好的耐腐蚀性，均有双向密封功能，电动三偏心蝶阀蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。电动三偏心蝶阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
电动三偏心蝶阀 主要特点
1、本阀采用三偏心密封结构，阀座与蝶板磨损小。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大口径蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、电动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大口径蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、电动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
电动三偏心蝶阀 主要技术参数
阀体
|
阀体形式
|
直通铸造阀
|
|
公称通径
|
DN50～1000mm
|
|
公称压力
|
PN1.0、1.6、2.5MPa
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
连接形式
|
法兰式、对夹式
|
|
阀盖形式
|
一体式
|
|
压盖型式
|
压板压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
阀内件
|
阀板形式
|
蝶形
|
|
流量特性
|
近似等百分比
|
执行机构
|
执行器型号
|
DZW多回转电装、DSR精小型电装、HQ型智能型电装
|
|
主要技术参数
|
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动三偏心蝶阀 主要零件材料
|
1
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
.jpg)
法兰式
|
.jpg)
对夹式
|
|
2
|
下轴套
|
铜合金、304、316
|
||
|
3
|
阀体
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
||
|
4
|
密封圈
|
NBR丁晴橡胶、PTFE、PPL、304、316
|
||
|
5
|
压板、蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
||
|
6
|
固定销
|
25、35、45
|
||
|
7、8
|
上、下阀轴
|
2Cr13、304、316、316L
|
||
|
9
|
上轴套
|
铜合金、304、316
|
||
|
10
|
填料
|
聚四氟乙烯/柔性石墨
|
||
|
11、12
|
填料压盖组件
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
电动三偏心蝶阀 主要性能指标
|
公称通径DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
额定流量系数Cv
|
110
|
180
|
232
|
368
|
656
|
1000
|
1760
|
3390
|
4730
|
6700
|
8900
|
10500
|
14800
|
20500
|
31000
|
43000
|
55600
|
70700
|
|
允许压差(MPa)
|
≤ 公称压力
|
|||||||||||||||||
|
动作范围
|
0～90°
|
|||||||||||||||||
|
泄露量
|
按GB/T4213-92，为Kv值的10-4
|
|||||||||||||||||
|
基本误差
|
±2.5%
|
|||||||||||||||||
|
回差
|
±2.5%
|
|||||||||||||||||
|
死区
|
1%
|
|||||||||||||||||
|
可调范围
|
50:1
|
|||||||||||||||||
电动三偏心蝶阀 主要外形尺寸
|
公称通径 DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
108
|
112
|
114
|
127
|
140
|
140
|
152
|
165
|
178
|
190
|
216
|
222
|
229
|
267
|
292
|
318
|
330
|
410
|
|
L1
|
43
|
46
|
49
|
56
|
64
|
70
|
71
|
76
|
83
|
92
|
102
|
113
|
127
|
154
|
165
|
190
|
203
|
216
|
|
H
|
112
|
115
|
120
|
140
|
170
|
180
|
210
|
240
|
290
|
320
|
350
|
380
|
410
|
470
|
550
|
640
|
710
|
770
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
16-26
|
16-30
|
20-30
|
20-33
|
20-36
|
24-36
|
24-39
|
28-39
|
28-42
|
|
H1
|
根据所配执行机构而定
|
|||||||||||||||||
|
A
|
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
|
|||||||||||||||||
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
640
|
715
|
840
|
910
|
1025
|
1125
|
1255
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
770
|
840
|
950
|
1050
|
1170
|
