常规阀

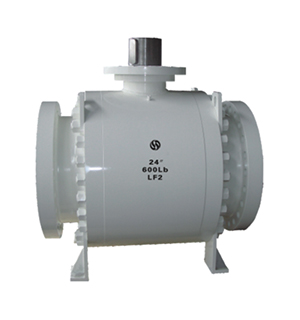

管线球阀(分体螺栓连接固定球球阀)

管线球阀(分体螺栓连接固定球球阀)

详细信息 :

分体螺栓连接固定球球阀为开—关型控制阀门。阀门采用侧装式分体螺栓连接,通常采用二片式或三片式结构设计,符合API6D标准,阀座密封结构采用多级密封(专利)技术,阀门具有双阻塞及泄放功能,并配有二次紧急密封注脂结构设计,确保阻断阀座和阀杆处的泄漏,该系列阀门具有更高的可靠性、密封性,更高的强度和更长的使用寿命,大量使用在石油、天然气和输送系统上。

产品设计规范

设计制造:API 6D;GB/T 19672;API 608;GB/T 12237

端—端连接尺寸:API 6D;GB/T19672; ASME B 16.10; GB/T 12221

端部连接:ASME/ANSI B16.5 & B16.47a & B16.25;GB;JB;HG;JIS;DIN

试验与检验:API 6D;GB/T 19672; API 598;JB/T 9092

产品设计特点

全通径或缩径设计                                                                         防静电设计,符合API6D

支撑板固定球体,确保阀杆纯扭矩受力                                中腔超压自动泄放

阀杆防吹出,阀杆多级密封                                                 阀座和阀杆可带紧急注脂密封结构及装置

浮动双阀座,多级密封阀座结构                                          开关灵活,易操作,寿命长,免维护

双阻塞双泄放(DBB)结构                                                           阀杆加长设计

可选双活塞效应阀座                                                            阀门开关位置的机械限位

防火设计,符合API 607/API 6FA

材料组合

壳体

球体

阀座圈

阀杆

CS

(A105,A350,LF2,A694)

CS+ENP

SS

DSS(A182 F51)

CS+ENP

SS

DSS(A182 F51)

CS/AS+ENP

SS

DSS(A182 F51)

SS&DSS

(A182 F6a, F304,F316,F316L,17-4PH,F51)

SS

DSS(A182 F51)

SS

DSS(A182 F51)

SS

DSS(A182 F51)



产品范围

公称通径:2"~56"(DN50~DN1400)

压力等级:ANSI/ASME 150Lb~2500Lb(PN16~420Mpa)

适用温度:-46~150℃

操作方式:手柄、齿轮箱、电动、气动、液动、气-液联动、电-液联动
