常规阀

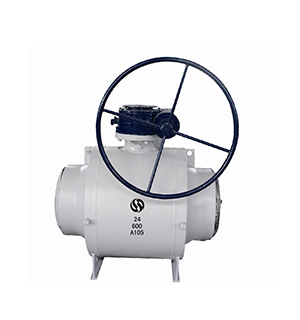

管线球阀(全焊接球阀)

管线球阀(全焊接球阀)

详细信息 :

全焊接球阀为开—关型控制阀门,该系列球阀采用全焊接,锻造阀体具有一致的组织和晶粒结构,避免了铸造阀体的缩孔和气孔缺陷。

阀座密封结构采用多级密封(专利)技术,阀门具有双阻塞及泄放功能,并配有二次紧急密封注脂结构设计,确保阻断阀座和阀杆处的泄露,

该系列阀门具有更高的可靠性、密封性,更高的强度和更长的使用寿命,大量使用在石油、天然气和输送系统上。

产品设计规范

设计制造:API 6D;GB/T 19672;GB/T 30818

端—端连接尺寸:API 6D;GB/T19672

端部连接:ASME/ANSI B16.5 & B16.47a & B16.25;GB;JB;HG;JIS;DIN

试验与检验:API 6D ;GB/T 19672;GB/T 30818

产品设计特点

材料完全锻造,中部焊接连接,杜绝了介质的外漏                      防火设计,符合API 607 / API 6FA

全通径或缩径设计                                                                              防静电设计,符合API6D

支撑板固定球体,确保阀杆纯扭矩受力                                    中腔超压自动泄放

阀杆防吹出,阀杆多级密封                                                     阀座和阀杆可带紧急注脂密封结构及装置

浮动双阀座,多级密封阀座结构                                              开关灵活,易操作,寿命长,免维护

双阻塞双泄放(DBB)结构                                                               阀杆加长埋地设计

可选双活塞效应阀座                                                                阀门开关位置的机械限位

材料组合

壳体

球体

阀座圈

阀杆

CS

(A105,A350,LF2,A694)

CS+ENP

SS

DSS(A182 F51)

CS+ENP

SS

DSS(A182 F51)

CS/AS+ENP

SS

DSS(A182 F51)

SS&DSS

(A182 F304,F316,F316L,F51)

CS+ENP

SS

DSS(A182 F51)

CS+ENP

SS

DSS(A182 F51)

CS/AS+ENP

SS

DSS(A182 F51)



产品范围

公称通径:2"~56"(DN50~DN1400)

压力等级:ANSI/ASME 150Lb~2500Lb(PN16~420Mpa)

适用温度:-46~150℃

操作方式:手柄、齿轮箱、电动、气动、液动、气-液联动、电-液联动
