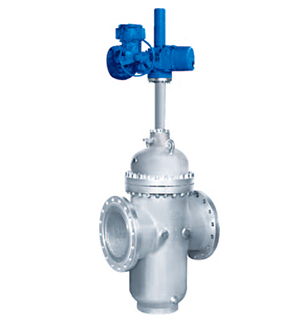

平板闸阀

名称:平板闸阀
详细信息 :

平板闸阀广泛使用在石油、天然气长输管线及液化气、煤气等领域作为开-关型控制阀门。阀门采用锻造或铸造的阀体,闸板有带导流

孔和不带导流孔及单闸板和双闸板两种结构;而闸座设计为双向密封,金属硬密封为主,软密封为辅的二次密封形式。该系列平板闸阀设

计合理,结构紧凑,抗硫、耐蚀、耐磨、密封可靠,同时开关扭矩轻,易操作。

产品设计规范

设计制造:API 6D;GB/T 19672;JB/T 5298;BS 5157

端—端连接尺寸:API 6D;GB/T 19672;JB/T 5298

端部连接:ASME/ANSI B16.5&B16.47a&ASME B16.25;GB;JB;HG;JIS;DIN

试验与检验:API 6D&GB/T 19672;GB/T 26480;BS 12266

产品设计特点

全通径设计,方便清扫管线                                                       双阻塞双泄放(DBB)结构

阀体采用锻造或铸造,闸板和阀座全部采用锻造                   防火设计,符合API 607/API 6FA

阀杆设置上密封结构                                                         中腔超压自动泄放

双阀座,双向密封,软密封与金属密封形成二次密封          阀座和阀杆带紧急注脂密封结构及装置

闸板可选单闸板或双闸板及带导流孔和不带导流孔型式       开头灵活,易操作,寿命长,免维护

材料组合



阀板

阀座

阀杆

A216 WCB / A105

A216 WCB / A105

A352 LCB/A350 LF2

A105+13Cr

A105+STL

A350 LF2+STL

A105+13Cr

A105+STL

A350 LF2+STL

13Cr

13Cr

SS

A351 CF8/A182 F304

A351 CF8M/A182 F316

A995 4A/A182 F51

A182 F304+硬化处理

A182 F316+硬化处理

A182 F51+硬化处理

A182 F304+STL

A182 F316+STL

A182 F51+STL

A182 F304

A182 F316

A182 F51



产品范围

公称通径:1/2"~48"(DN15~DN1200)

压力等级:ANSI/ASME 150LB~2500LB(PN16~420Mpa)

适用温度:-46℃~425℃

操作方式:手柄、齿轮箱、电动、气动、液动
