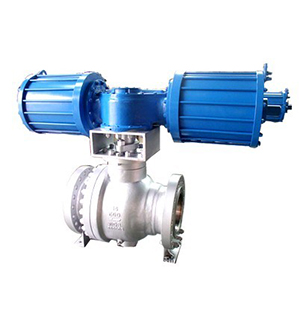

球阀

名称:球阀
详细信息 :

球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。球阀有浮动球阀

和固定球阀两种结构型式,密封面材质可分为软密封和硬密封。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的

系统控制。

产品设计规范

设计制造:API 6D、GB/T 12237、ISO17292、ASME B16.34

端-端连接尺寸:GB/T 12221、API 6D、ASME B16.10

端部连接:HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS

试验与检验:GB/T 26480、GB/T 13927、API 6D、API 598

产品设计特点

流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小;

开关迅速方便,只要阀体转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭;

密封性能好。软密封球阀阀座(密封圈)一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大;

阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大;

球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置电动装置、气动装置、液动装置;

球阀通道平整光滑,不易沉积介质,可以进行清管通球;

材料组合

壳体

球体

阀座圈(软)

阀座圈(硬)

阀杆

WCB/A105

WC6,WC9/F11,F22

CF8/F304

CF8M/F316

CF3/F304L

CF3M/F316L

B381 F2

B367 C3

A105

F105,F22

F304

F316

F304L

F316L

B381 F5+HF

RPTFE

NYION

PPL

PEEK

PPL 碳石墨

F304+HF

F316+HF

F316L+HF

F304L+HF

B381 F5+HF

F6a 4140

25Cr2Mov

17-4PH

4Cr14NI14W2Mo

F304F304LF316

F316LF310H

B381 F5+HF

产品范围

公称通径:1/2"~48" 32(DN15-DN1200)

压力等级:PN16-420MpaClass150-2500Lb

适用温度:-46~425℃

操作方式:手柄、齿轮箱、气动、液动、电动
